Электроэнцефалографы-анализаторы ЭЭГА-21/26 "Энцефалан-131-03"

Регистрационное удостоверение ФСР 2008/02717

Буклет

Сертификат

Каталог

Видео

Эффективный и надёжный инструмент классической энцефалографии
при стационарном использовании.

Электроэнцефалограф с картированием неврология

Электроэнцефалографы (многоканальные компьютерные комплексы с картированием) предназначены для проведения рутинных электроэнцефалографических и реоэнцефалографических исследований и исследований длиннолатентных вызванных потенциалов (в том числе когнитивных – MMN, CNV, P300).
При исследовании ЭЭГ обеспечивается проведение функциональных проб на фото-, фоностимуляцию и соматосенсорную стимуляцию, шахматный паттерн и визуальную стимуляцию.

Уникальный способ синхронного проведения ЭЭГ и РЭГ исследований (Патенты РФ 2248745, 2252692) сокращает время, необходимое на проведение отдельных ЭЭГ и РЭГ исследований, предоставляет новую диагностическую информацию о взаимосвязи электрической активности мозга и мозгового кровообращения для учёта влияния сосудистого фактора при эпилепсии, для диагностики синкопальных состояний и цереброваскулярных нарушений

Только для модификаций 08,10. Подробнее - см. ниже «Одновременная регистрация ЭЭГ и РЭГ. Анализ РЭГ»

Сжатое покардиоцикловое представление динамики регистрируемых физиологических показателей (Патент РФ 2252692) – ЭЭГ, сверхмедленной активности мозга, РЭГ, ЭКГ, ФПГ, КГР, температуры, рекурсии дыхания и др. в едином временном масштабе наглядно иллюстрирует взаимосвязь между различными системами организма.

Только для модификаций 10,11. Подробнее - см. ниже «Покардиоцикловая динамика ЭЭГ и различных физиологических показателей»

Области применения: кабинеты функциональной диагностики, неврологические и психиатрические отделения, диагностические центры, а также – промышленная и ведомственная медицина, психофизиология и научные исследования.

Широкий спектр применения электроэнцефалографов обеспечивается дополнительными датчиками, принадлежностями и аксессуарами, а также дополнительным программно-методическим обеспечением (см. иллюстрированный каталог).

Дополнительный комплект для ЭЭГ-видеомониторинга (см. ниже) позволяет проводить цифровую запись видеоизображения, точно синхронизированную с данными ЭЭГ.

Качественная регистрация ЭЭГ обеспечивается также за счёт применения оригинальных электродных систем с эластичными фиксирующими шлемами, и других видов ЭЭГ-электродов из Комплекта ЭЭГ-электродов КЭ-ЭЭГ-10/20-«Энцефалан-КЭ».

Специальных требований к месту установки электроэнцефалографа не предъявляется – его можно использовать в любом неэкранированном помещении, что значительно снижает затраты на подготовку рабочего места врача.

Для функционирования системы требуется персональный компьютер или ноутбук с установленным ПО «Энцефалан-ЭЭГ» (см. иллюстрированном каталог).

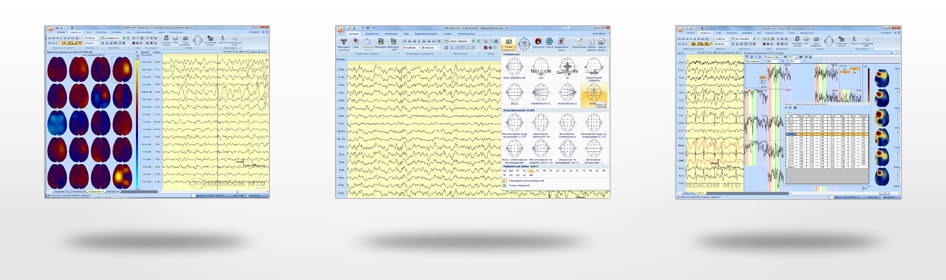

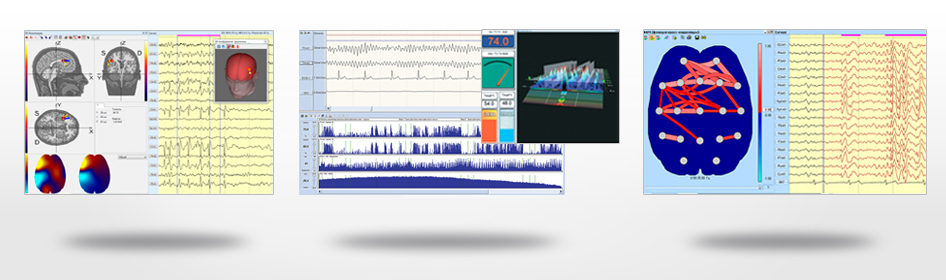

Программное обеспечение ЭЭГ-исследований «Энцефалан-ЭЭГА»

ПО «Энцефалан-ЭЭГА» является неотъемлемой частью электроэнцефалографов «Энцефалан».

Эффективные средства записи и визуального анализа

Контроль подлектродных импедансов и межэлектродных потенциалов.
Управление сценарием записи.
Установка маркеров на ЭЭГ.
Автоматическое выявление нестационарных фрагментов ЭЭГ.
Фрагменты с пароксизмальной активностью выделяются цветом на сигнальном окне и помещаются в специальный список.
Референтная реконструкция (справочник конфигураций съёма и монтажных схем).
Сплит-режим (представление данных в нескольких окнах с синхронным перемещением).
Удобное и быстрое перемещение по ЭЭГ, прокрутка с разной скоростью.
Двухмерный и трёхмерный топоскоп.

Электронная картотека (БД «Картотека»)

Структурированное хранение проведённых исследований
Поиск и сортировка по различным признакам
Экспорт и импорт исследований
Поддержка обмена информацией в рамках медучреждения

Анализ и математическая обработка данных

Просмотр подлектродных импедансов при анализе ЭЭГ.
Автоматический поиск проявлений пароксизмальной активности при длительных исследованиях для диагностики эпилепсии.
Подавление артефактов от ЭМГ, ЭКГ, ЭОГ.
Измерение размаха амплитуд на выделенном фрагменте ЭЭГ.
Детальный просмотр (Zoom) фрагмента ЭЭГ.
Временная развёртка амплитудных карт.
Спектральный анализ.
Автокорреляционный и кросскорреляционный анализ, функция когерентности.
Статистический анализ и обработка.
Редактор монтажных схем, настройка референтов, виртуальное изменение монтажных схем при анализе записанной ЭЭГ.
Изменение и создание новых сценариев записи, содержащих различные виды стимуляции, аппаратные и не аппаратные пробы.

Большой набор удобных и полезных инструментов

Функция автоматического формирования заключения с описанием и классификацией электроэнцефалограммы, с возможностью последующего редактирования врачом.
Менеджер печати – формирование набра данных для печати.
Экспорт/сохранение исследований с программой просмотрщиком на CD/DVD либо на жёстком диске или флэш-карте.
Экcпорт данных в формат ASCII, EDF/UDF, MatLab.

Подробнее о ПМО Электроэнцефалографические исследования "Энцефалан-ЭЭГ"

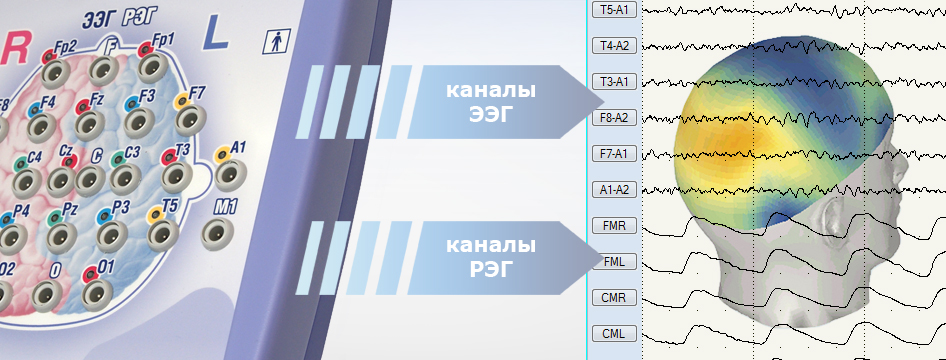

Одновременная регистрация ЭЭГ и РЭГ. Анализ РЭГ

Уникальный способ синхронного проведения ЭЭГ и РЭГ исследований (Патенты РФ 2248745, 2252692) предоставляет новую диагностическую информацию о взаимосвязи электрической активности мозга и мозгового кровообращения.
(Доступен в модификациях 08 и 10 с ПО «Энцефалан-ЭЭГА»)

Визуальный анализ позволяет оценить влияние сосудистого фактора при эпилепсии, эффективно диагностировать синкопальные состояния и цереброваскулярные нарушения.

Синхронная регистрация ЭЭГ и РЭГ значительно сокращает время, необходимое на проведение отдельных исследований.

Записанные в ПО «Энцефалан-ЭЭГ» данные РЭГ врач может загрузить в ПО «Энцефалан-РЭГ» (входит в комплект поставки модификаций 08 и 10) для подробного анализа.

Обеспечивается регистрация и визуальный анализ сигналов реоэнцефалограммы (РЭГ) и сигнала электрокардиограммы (ЭКГ):

пульсовое кровенаполнение
эластико-тонические свойства сосудов различного калибра
состояние венозного оттока
межполушарная асимметрия
особенности регионарного распределения и т.д.

Применяются следующие виды обработки и визуализации:

диаграммный анализ
амплитудное картирование реоэнцефалографических сигналов
топографическое картирование показателей мозгового кровообращения
двухкомпонентный анализ с выделением артериальной и венозной составляющих реоэнцефалографических сигналов.
гистограммный анализ

В ПО «Энцефалан-РЭГ» отображаются маркеры установленные в ПО «Энцефалан-ЭЭГА». Это позволяет, при анализе РЭГ, учитывать фрагменты, когда также наблюдались значимые изменения на ЭЭГ.

Автоматически формируется заключение по данным РЭГ с описанием характеристик с возможностью редактирования врачом.

Показатели, рассчитываемые по реоэнцефалографическим сигналам

Амплитуда быстрого кровенаполнения
и диастолического пика
Амплитуда конечной диастолической фазы
Амплитуда конечной систолической фазы венозной компоненты
Амплитудно-частотный показатель
Базовый импеданс
Время быстрого, медленного и максимального
систолического наполнения
Время распространения пульсовой волны по Q и по R
Дикротический, диастолический и дикрото-диастолический индексы
Инцизура
Индекс венозного оттока
Интегральный параметр
Максимальная скорость быстрого кровенаполнения
Модуль упругости
Показатели периферического сосудистого сопротивления
Показатели эластичности сосудов артериального русла
Реографический индекс или амплитуда систолической волны
Скорости распространения пульсовой волны по Q и по R
Смещение базового импеданса
Средняя скорость медленного кровенаполнения
Показатели Тальписа 1 и 2

Показатели, рассчитываемые по ЭКГ-сигналу

QT по Базетту
Амплитуда моды
Вариационный размах
Длительность сердечного цикла
Дыхательная аритмия по RR и ЧСС
Индекс активации подкорковых центров
Индексы дыхательных волн
Индексы медленных волн I порядка
Индекс централизации

Мода
Мощность дыхательных волн
Мощность медленных волн I и II порядка
Общая мощность
Период дыхательного цикла по ЧСС
Среднеквадратичное отклонение
Частота сердечных сокращений
Число экстрасистол

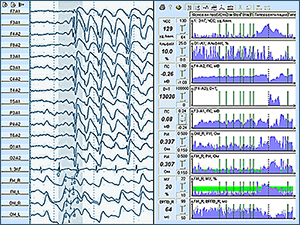

Покардиоцикловая динамика ЭЭГ и различных физиологических показателей

Пример исследования
Провоцирующее воздействие (проба с гипервентиляцией) вызывает ухудшение физиологических показателей – повышение ЧСС, снижение мозгового кровотока, повышение медленно-волновой активности ЭЭГ с пароксизмальными проявлениями, снижение альфа-активности, метаболические сдвиги на сверхмедленной активности мозга.
Завершение провоцирующей пробы привело к постепенной нормализации большинства физиологических показателей.

Синхронное отображение динамики физиологических показателей (Патент РФ 2252692) – ЭЭГ, сверхмедленной активности мозга, РЭГ, ЭКГ, ФПГ, КГР, температуры, рекурсии дыхания и др.
Позволяет исследовать функциональное состояние и взаимное влияние центральной нервной системы (ЦНС), сердечно-сосудистой системы (ССС), вегетативной нервной системы (ВНС), физиологические реакции организма в целом, а также оценить его адаптационные возможности.

Реализовано в ПО «Энцефалан-СА» (дополнительно к модификациям 10 и 11).

Динамика физиологических показателей отображается в виде трендов в едином временном масштабе и наглядно иллюстрирует процессы в исходном фоновом состоянии и при проведении провоцирующих проб.

Области применения:

дифференциальная диагностика неврологических и психоневрологических заболеваний, заболеваний сердечно-сосудистой системы;
оценка роли сосудистого фактора при пароксизмальных состояниях;
выявление нейрокардиогенных синкопальных состояний, кардиогенного или цереброгенного типа нарушений сердечного ритма;
исследования адаптационных возможностей организма, в том числе и для донозологического выявления нарушений регуляции;
контроль и анализ динамики показателей в процессе проведения лечебных процедур (оценка эффективности терапии);
контроль и анализ динамики показателей при спортивных тренировках, при операторской работе (энергетика, транспорт) и пр. с целью оценки физиологической цены деятельности.

Технические характеристики

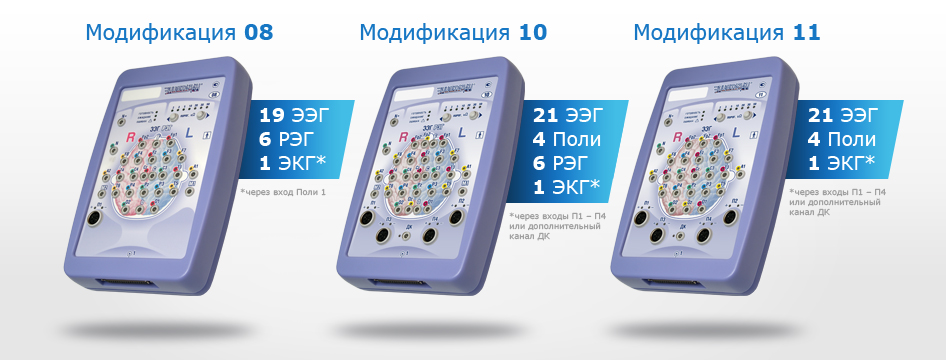

Количество каналов блока пациента

Блок пациента ЭЭГА-19-РЭГ (Модификация 08)	Блок пациента ЭЭГА-21-ПОЛИ-РЭГ (Модификация 10, DG-64)	Блок пациента ЭЭГА-21-ПОЛИ (Модификация 11, DG-64)
ЭЭГ – 19 каналов	ЭЭГ – 21 канал	ЭЭГ – 21 канал
РЭГ* – 6 каналов	РЭГ* – 6 каналов	-
ЭКГ/Поли – 1 канал	Поли** – 4 канала	Поли** – 4 канала
-	Дополнительный канал*** – 1	Дополнительный канал»*** - 1
Каналы РЭГ — фронтальный, центральный, окципитальный, мастоидальные правый и левый. * Каналы Поли – для подключения электродов ЭМГ, КГР, ЭКГ, ЭОГ и датчиков ФПГ и ПГ ***Дополнительный канал – для подключения монополярного электрода съема электрической активности, связанной с ЭКГ, ЭМГ, ЭОГ для учета её влияния на электроэнцефалограмму.

Характеристики блока пациента

АЦП	Процессор ADSP, 22 разряда
Чувствительность для ЭЭГ и ВП	0,1–200 мкВ/мм (21 ступень)
Чувствительность для СМП	0,02–5 мВ/мм (8 ступеней)
Чувствительность для объёмной РЭГ	5–500 мОм/мм (7 ступеней)
Чувствительность для дифференциальной РЭГ	0,1–10 Ом/мм (7 ступеней)
Чувствительность для полиграфических каналов	0,1–200 мкВ/мм (13 ступеней)
Фильтр низких частот (ФНЧ)	5–70 Гц
Фильтр верхних частот (ФВЧ)	0,016–16 Гц
Ультранизкий уровень шума	0,9 мкВ
Общий коэффициент подавления синфазной помехи (IMRR)	не менее 125 дБ
Режекторный фильтр	50–60 Гц
Встроенная калибровка	прямоугольный (1 Гц) или гармонический (5 Гц) сигнал 5–4000 мкВ
Способ связи с компьютером	USВ
Питание	220 В
Габариты	280х180х50 мм
Масса	2 кг

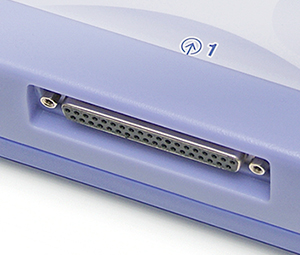

В нижней части корпуса блока пациента располагается разъем для подключения электродной шапочки из комплекта «Энцефалан-КЭ».

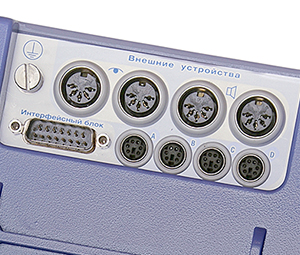

Задняя панель блока пациента. Разъемы для связи с ПК, подключения фото-, электро- и фоностимуляторов (или наушников), кнопочного датчика и сенсора синхронизации шахматного паттерна/видеостимулятора.

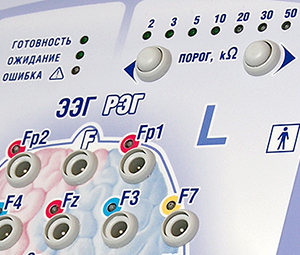

Рядом с каждым разъёмом ЭЭГ находятся индикаторы подэлектродного сопротивления, которые позволяют контролировать качество установки электродов на месте, не отходя к компьютеру. Уровень порогового значения подэлектродного сопротивления также можно скорректировать сразу на лицевой панели блока пациента.

Фоностимулятор

Тип	Две колонки или наушники
Подключение	К блоку пациента
Управление	С ПК через блок пациента
Длительность щелчка	от 100 до 1000 мкс.
Частота звукового тона	от 0,5 до 8 кГц
Длительность тона	1 мс до 30 с
Контралатеральное шумовое маскирование звукового стимула	Да
Диапазон регулировки уровня громкости	от 40 до 100 дБ с шагом 1 дБ

Фотостимулятор

Тип	1 или 2 (на левый и правый глаз) светодиодных матрицы
Подключение	К блоку пациента
Управление	С ПК через блок пациента
Длительность вспышки	1; 2; 3; 4; 5 мс

Видеостимулятор

Тип	ЖК монитор или ЖК телевизор
Подключение	К ПК пациента
Синхронизация	От блока пациента
Управление	С ПК
Исследования вызванных потенциалов на реверсивный шахматный паттерн (с дополнительным ПО «Энцефалан-ВП»)
заполнение экрана черными и белыми клетками, расположенными в шахматном порядке	5х6; 10х12; 20х24; 40х48; 80х96
заполнение экрана горизонтальными полосами	5; 10; 20; 40; 80 шт.
заполнение экрана вертикальными полосами	6; 12; 24; 48; 96 шт
заполнение всего экрана зрительными образами или белым фоном	Да
стимуляция любой четвертью или половиной экрана	Да
ЭЭГ и ВП исследования с использованием аудиовизуальной стимуляции (с дополнительным ПО «Энцефалан-АВС»)
Изображения, видеоряды, знако-буквенные образы	Да

Электростимулятор

Подключение	К блоку пациента
Управление	С ПК через блок пациента
Амплитуда импульса тока	от 1 до 75 мА с дискретностью 1 мА
Длительность импульса тока по уровню 0,5	из ряда: 50; 100; 200 мкс

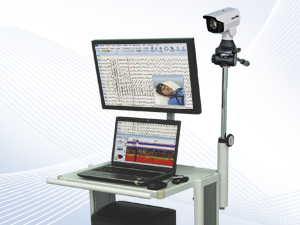

Комплект видеооборудования для ЭЭГ-видеомониторинга и ПМО «Энцефалан-Видео»

Комплекты видеооборудования для ЭЭГ-видеомониторинга и ПМО «Энцефалан-Видео» соответствуют требованиям для оснащения кабинета функциональной диагностики в соответствии с Приказом Министерства здравоохранения РФ от 7 марта 2018 г. № 92н «Об утверждении Положения об организации оказания первичной медико-санитарной помощи детям».
п.3.24. Стандарт оснащения кабинета функциональной диагностики
п.п.7. Компьютеризированная система для электроэнцефалографии с синхронным видеомониторированием

Синхронная многоканальная регистрация ЭЭГ/ПСГ и видеоданных предоставляет дополнительную диагностически значимую информацию о состоянии пациента и является «золотым стандартом» для:

длительного мониторирования ЭЭГ с целью дифференциальной диагностики эпилепсии;
нейромониторинга и мониторинга церебральных функций в палатах интенсивной терапии и реанимации;
полисомнографических и научных исследований.

Высококачественная синхронизированная запись видеоданных и физиологических показателей пациента обеспечивается сочетанием комплекта оборудования для видео ЭЭГ мониторинга с ПМО «Энцефалан-Видео» и электроэнцефалографами «Энцефалан».

Видео ЭЭГ мониторинг может проводиться в специализированных палатах эпилептологических и неврологических отделений с помощью стационарных комплектов оборудования или в естественных для пациента условиях (например, дома) с помощью портативных (мобильных/автономных) вариантов видеооборудования.

Подробнее о комплектах видеооборудования

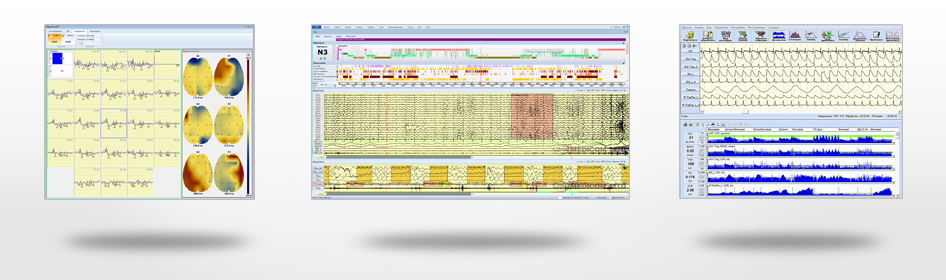

Дополнительное программно-методическое обеспечение

ПМО ВП исследований «Энцефалан-ВП» – обеспечивает возможность проведения исследований длиннолатентных вызванных потенциалов (ВП) головного мозга на стимулы различной модальности (зрительные, слуховые, соматосенсорные), при наличии стимуляторов.

Сомнологические исследования – полисомнография (ПСГ-исследования) «Энцефалан-ПСГ», вариант «Неврологический». Используется преимущественно, как дополнение при эпилептологических исследованиях с ЭЭГ-видеомониторингом. ПО обеспечивает анализ фаз сна, автоматическое построение и ручное редактирование гипнограмм, а также выделение событий сна и формирование отчетов по статистике сна и распределению стадий сна. Только для модификаций 10 и 11. Недоступен анализ дыхательных и двигательных расстройств во сне – анализируются только данные об ЭЭГ, ЭОГ и ЭМГ.

ПМО «Энцефалан-СА» для анализа сигналов по полиграфическим каналам, совокупно с ЭЭГ сигналами (для 10 и 11).

Трёхмерная локализация источников электрической активности «Энцефалан-3D» отображает условный источник электрической активности на трех проекциях среза головного мозга в виде пространственного облака диполей, что позволяет локализовать фокус эпилептиформной активности ЭЭГ или источник компонентов ВП.

ПМО Функциональное биоуправление с БОС «Реакор» - обеспечивает проведение тренинга и реабилитации на основе биологической обратной связи с использованием различных физиологических показателей. Применяется для немедикаментозного восстановления нарушенных функций, улучшения нервной регуляции, преодоления фобий и патологических пристрастий, для огптимизации психофизиологического состояния у спортсменов, лиц напряжённых и ответственных профессий, а также для преодоления синдрома гиперактивности и дефицита внимания у детей и подростков.

ПМО Анализ функциональной асимметрии мозга «Энцефалан-ФАМ». Обеспечивает визуализацию карт межцентральных связей на основе расчёта взаимных функций (кросс-корреляция, кросс-спектр, функция когерентности), для диагностики меж- и внутрикорковых нарушений, выявления очагов патологической активности, а также для контроля проводимого лечения.

ПМО ЭЭГ и ВП исследования с использованием аудиовизуальной стимуляции «Энцефалан-АВС». ПМО обеспечивает гибкое формирование и проигрывание сценариев когнитивной стимуляции с использованием в качестве стимулов графических изображений, звуковых файлов и знако-буквенной информации.
ПМО Анализ сверхмедленной активности мозга «Энцефалан-СМА». ПМО дополнительно позволяет анализировать сверхмедленную активность мозга (СМА) синхронно и одновременно с регистрацией ЭЭГ от тех же самых отведений.

ПМО для анализа сердечного ритма «АСР» – обеспечивает оценку функционального состояния вегетативной нервной системы (ВНС) на основе анализа вариабельности сердечного ритма.
ПМО Объективный психологический анализ и тестирование «Эгоскоп» - для психологической и психофизиологической диагностики, с применением оригинальных технологий автодокументирования действий испытуемого (безбумажное тестирование) и пиктополиграфии (анализ показателей моторики руки и физиологических показателей испытуемого при тестировании).
