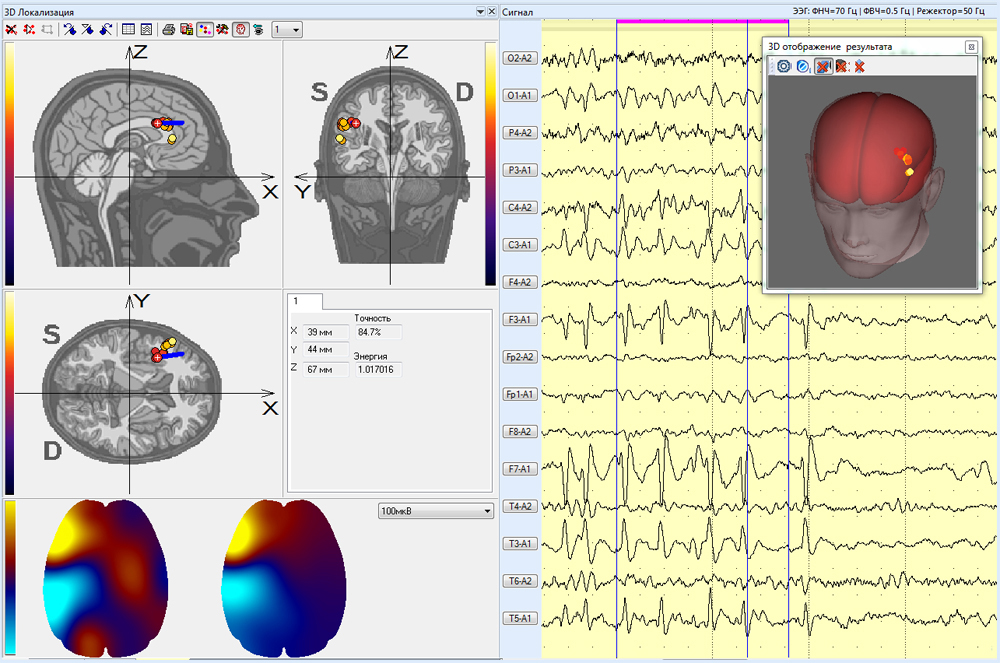

3D-локализация фокуса эпилептиформной активности в лобной области

3D-локализация фокуса эпилептиформной активности в лобной области

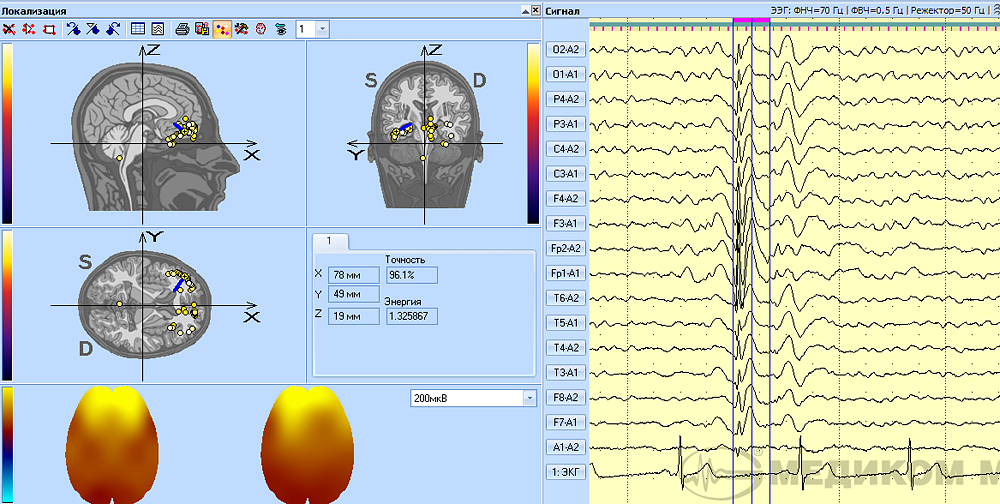

Вид экрана в ходе трассировки. На срезах головы видны найденные диполи

Вид экрана в ходе трассировки

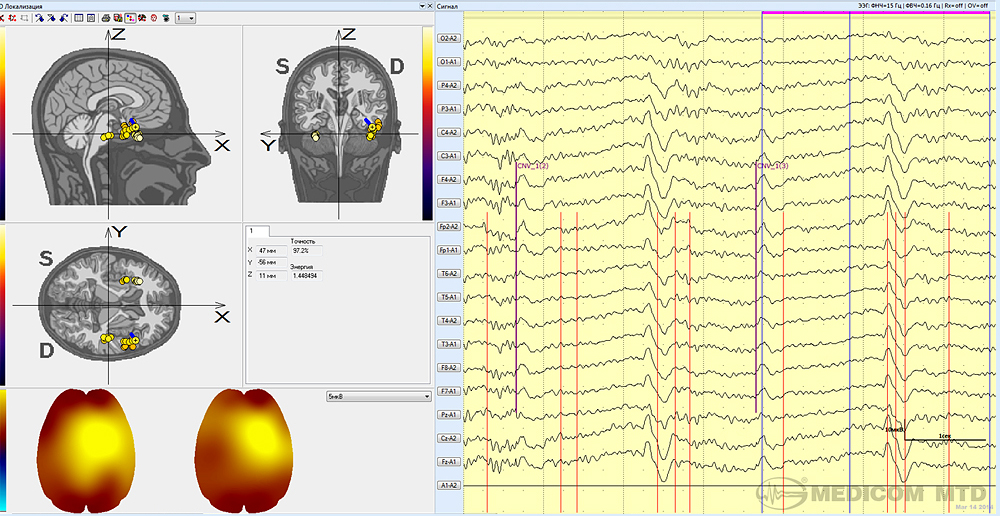

На рисунке показаны результаты трехмерной локализации фрагмента записи ЭЭГ с фокальными проявлениями эпилептиформной активности в левой височной области. На срезах головного мозга и 3D-изображении головы показано облако диполей, характеризующее левовисочный очаг патологической активности. Топографические карты распределения исходных и реконструктированных потенциалов очень похожи, что говорит о высокой степени достоверности результата и адекватности выбранной модели.

Результаты трехмерной локализации фрагмента записи ЭЭГ

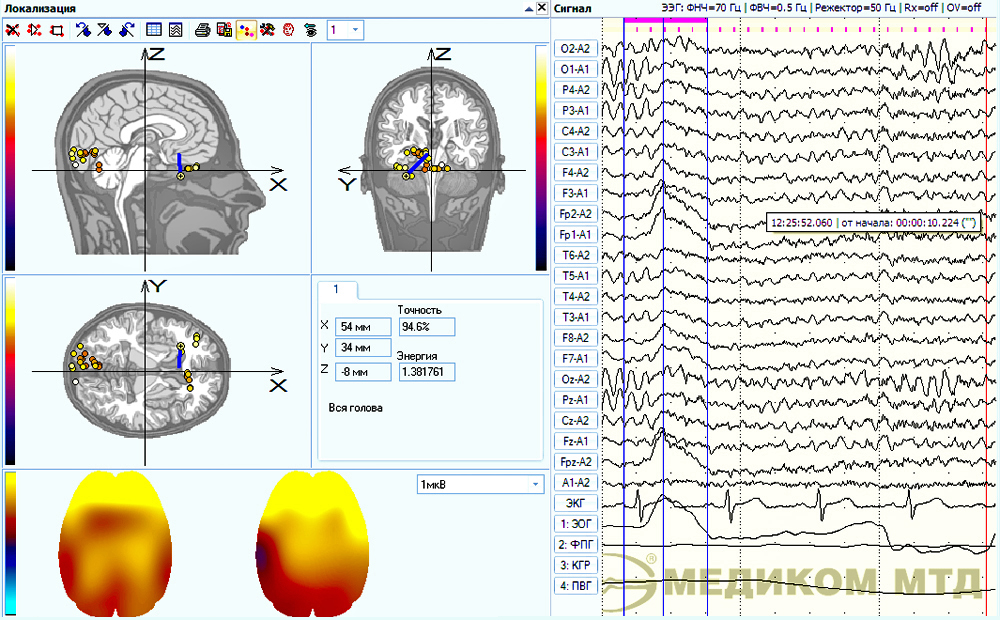

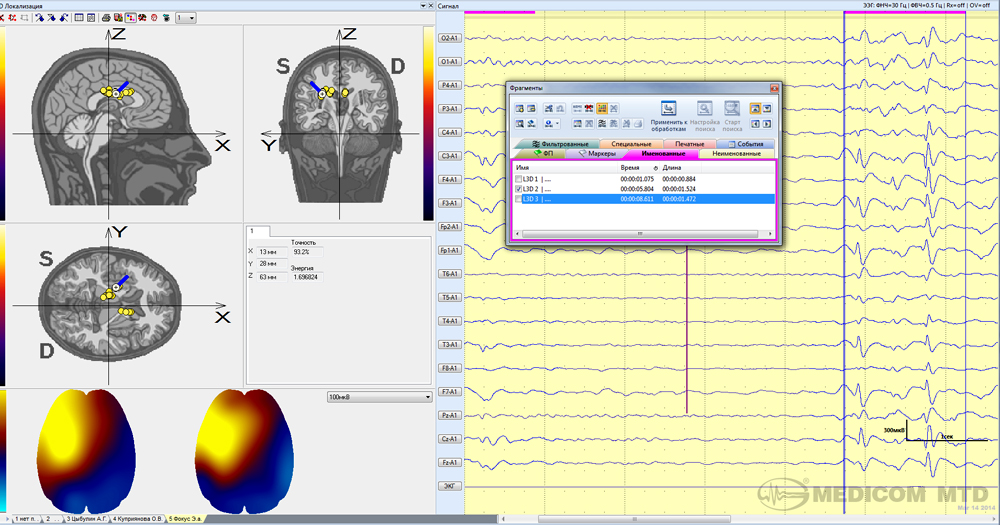

Уточнение расположения источника при локализации по нескольким фрагментам ЭЭГ подтверждает правильный выбор фрагментов ЭЭГ и версию
о местонахождении источника патологической электрической активности. Результат локализации по одному выбранному фрагменту

Результат локализации по одному выбранному фрагменту

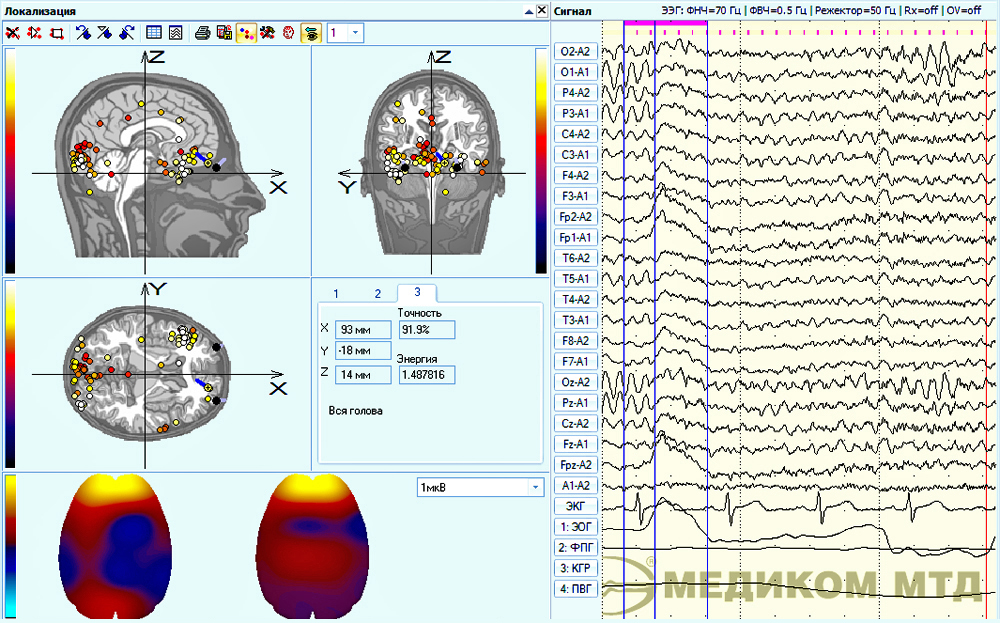

Уточнение расположения источника при локализации по нескольким фрагментам ЭЭГ подтверждает правильный выбор фрагментов ЭЭГ и версию
о местонахождении источника патологической электрической активности. Результат локализации по трём выбранным фрагментам

Результат локализации по трём выбранным фрагментам

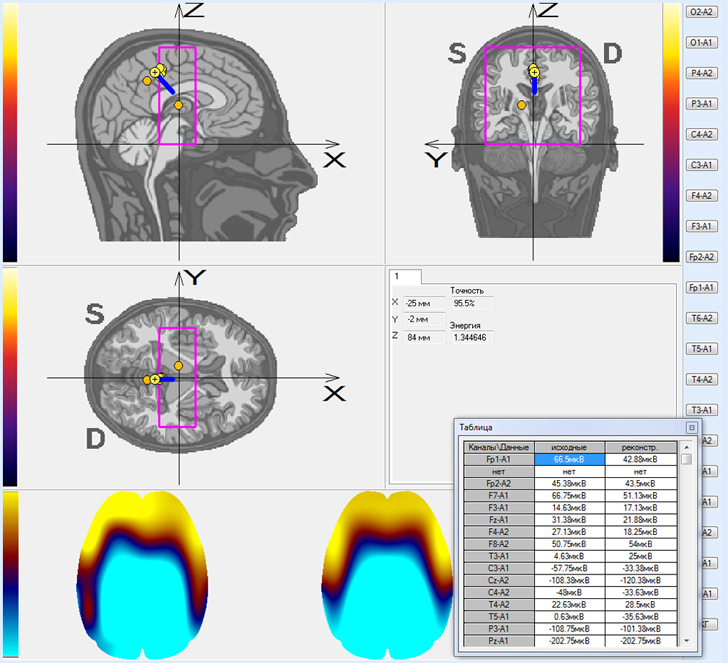

Численная оценка точности локализации в виде таблицы исходных и реконструированных данных

Численная оценка точности локализации в виде таблицы исходных и реконструированных данных

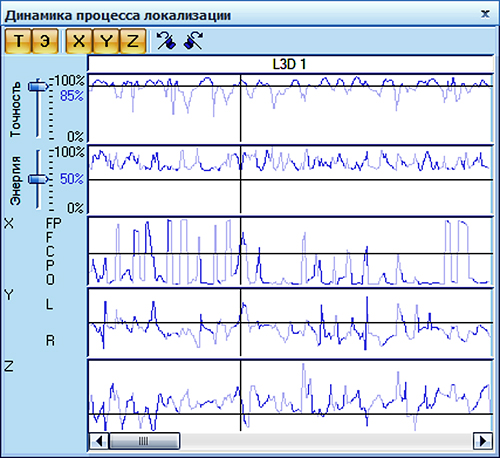

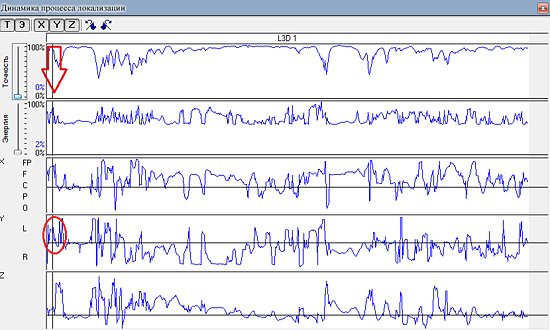

График изменения точности и энергии, траектории перемещения диполя

График изменения точности и энергии, траектории перемещения диполя

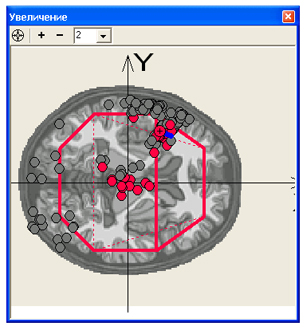

На увеличенном срезе головы могут отображаться не только диполи, но и вектора ориентации дипольных источников. Расположение точки (центра диполя) говорит о месте локализации источника, а длина и направленность вектора - о его мощности и пространственной ориентации.

Увеличенный срез головы

Отображения различных пространственных областей головного мозга (центральной, височной,
затылочной и т.п.).

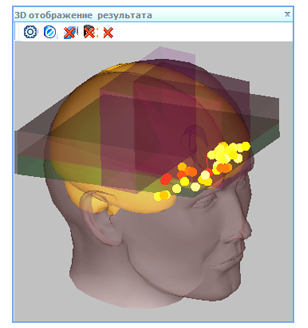

Отображение пространственных областей в 3D

Отображение границ областей на проекции

Отображение границ областей на проекции

Отображение пространственных областей в 3D

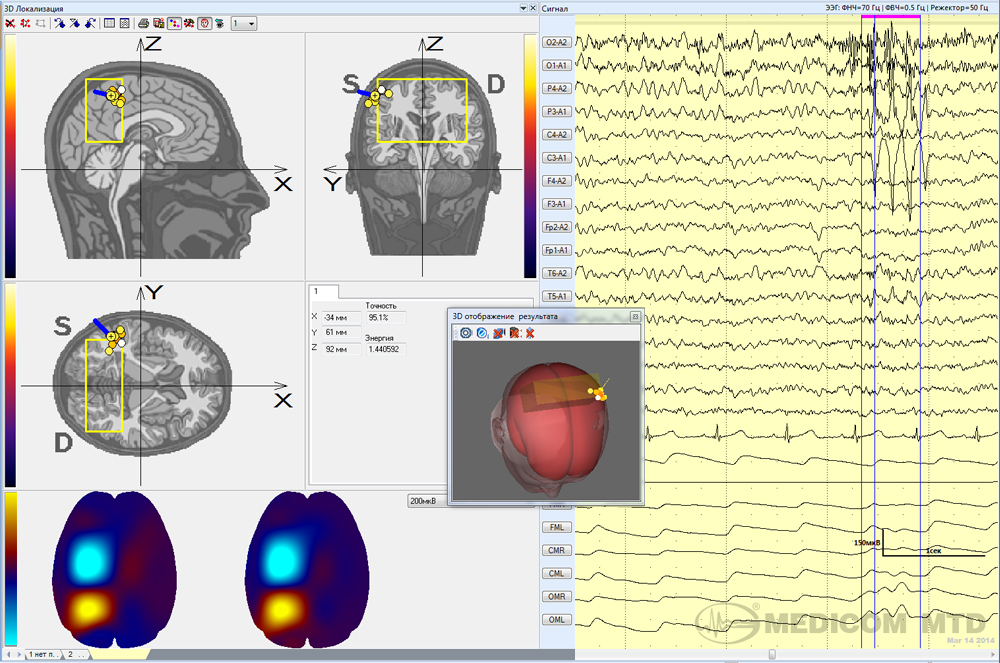

Пример локализации фрагмента ЭЭГ с учетом влияния электроокулограммы. Кроме источника ЭОГ локализуется источник патологической активности
в центрально-теменной зоне с левосторонней латерализацией (вверху не было – тут появился, потому что добавили два диполя).

Фрагмент ЭЭГ с учетом влияния электроокулограммы

Пример локализации фрагмента ЭЭГ без учета влияния электроокулограммы. Локализуется источник в затылочной области,
связанный с альфа-ритмом и источники ЭОГ, связанные с глазодвигательными артефактами.

Фрагмент ЭЭГ без учета влияния электроокулограммы

Локализация диполей подтверждает, что при решении когнитивных задач наиболее активна фронтально-центральная зона коры головного мозга

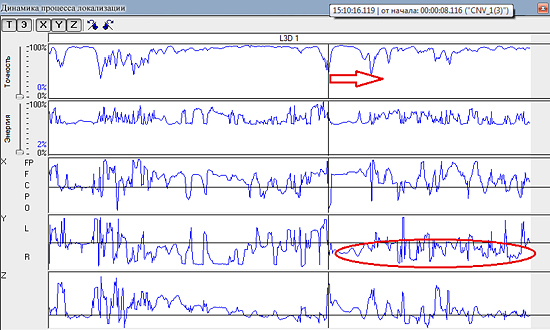

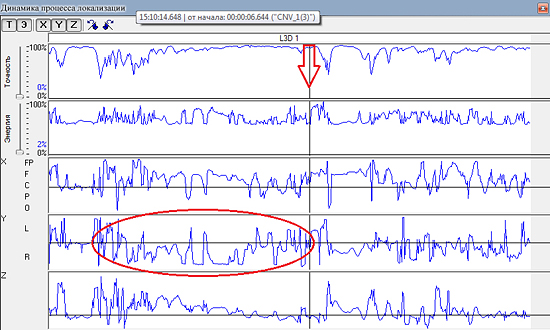

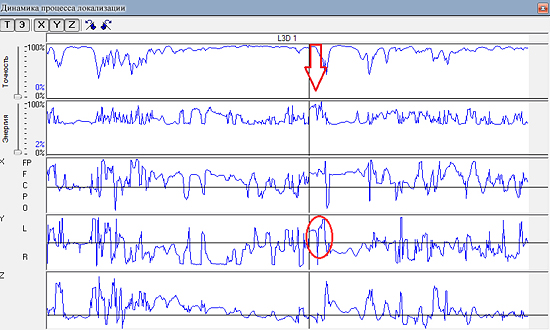

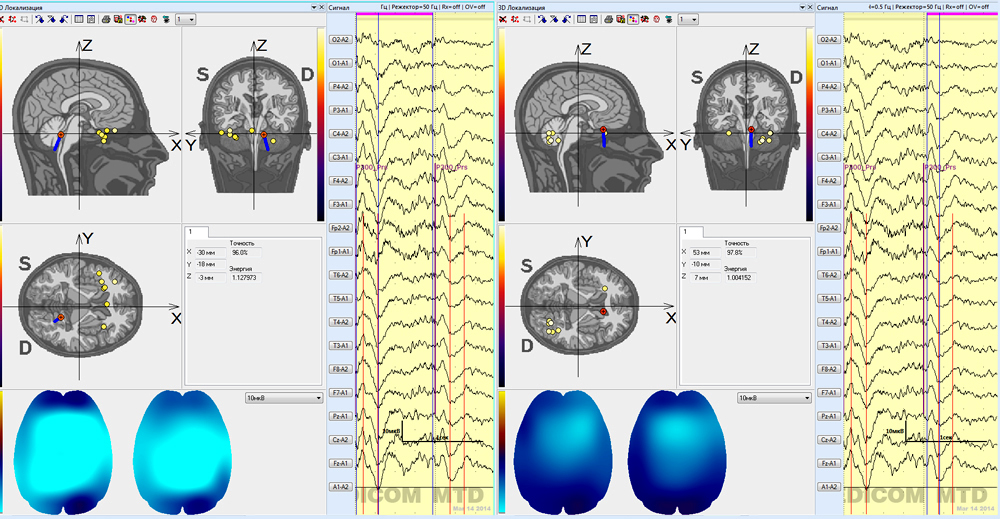

На четырёх графиках - примеры перемещения локализованного диполя при проведении ВП P300 в моменты распознавания стимулов и принятия решения.

1. На этапе распознавание щелчка активно левое полушарие мозга

2. В момент распознавания стимулов и принятие решения – активно левое полушарие мозга

3. В период ожидания принятия решения до предъявления вероятностного стимула активно правое полушарие

4. После принятия решения – активно правое полушарие мозга

Слева – локализация ответов ВП на значимый стимул (фронтальная область), справа - локализация ответов ВП на незначимый стимул (теменная область)
