Анализ физиологических показателей различных систем организма в исходном фоновом состоянии и при проведении различных провоцирующих функциональных проб позволяет исследовать функционирование различных систем организма в их взаимодействии и, таким образом, исследовать целостные физиологические реакции организма и дать оценку его адаптационным возможностям.

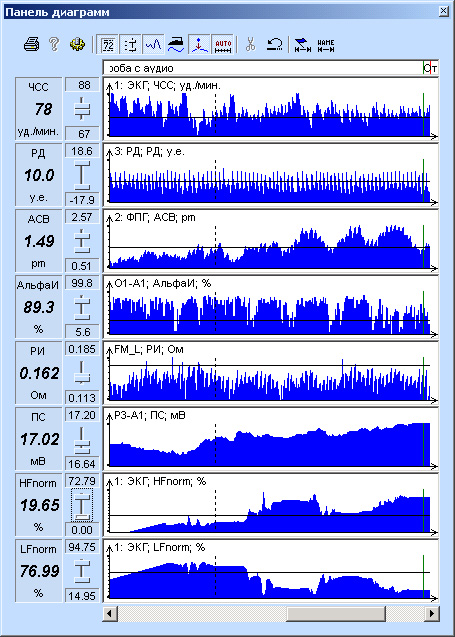

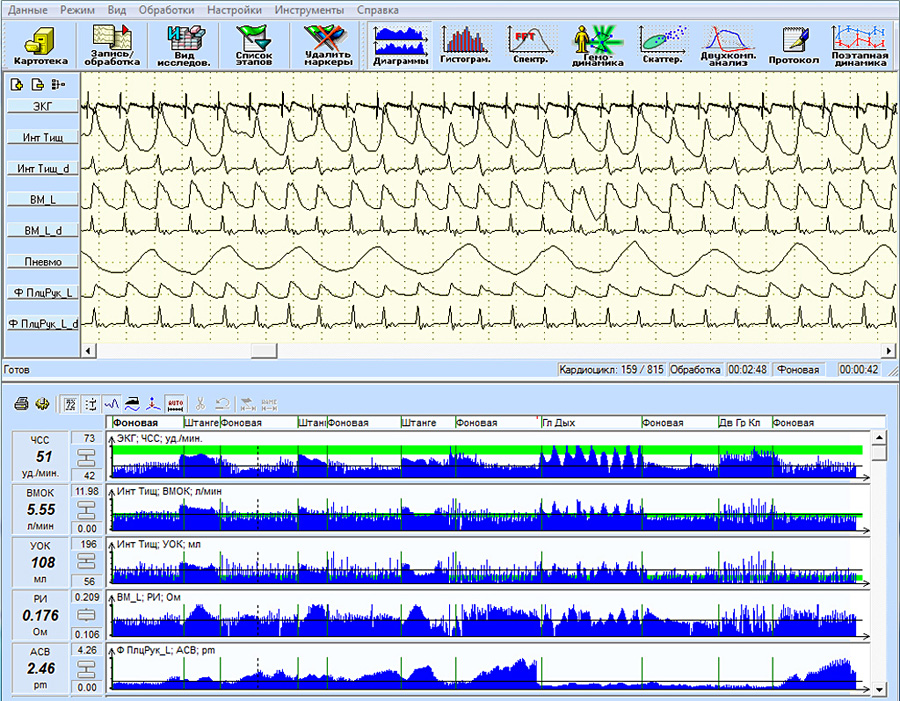

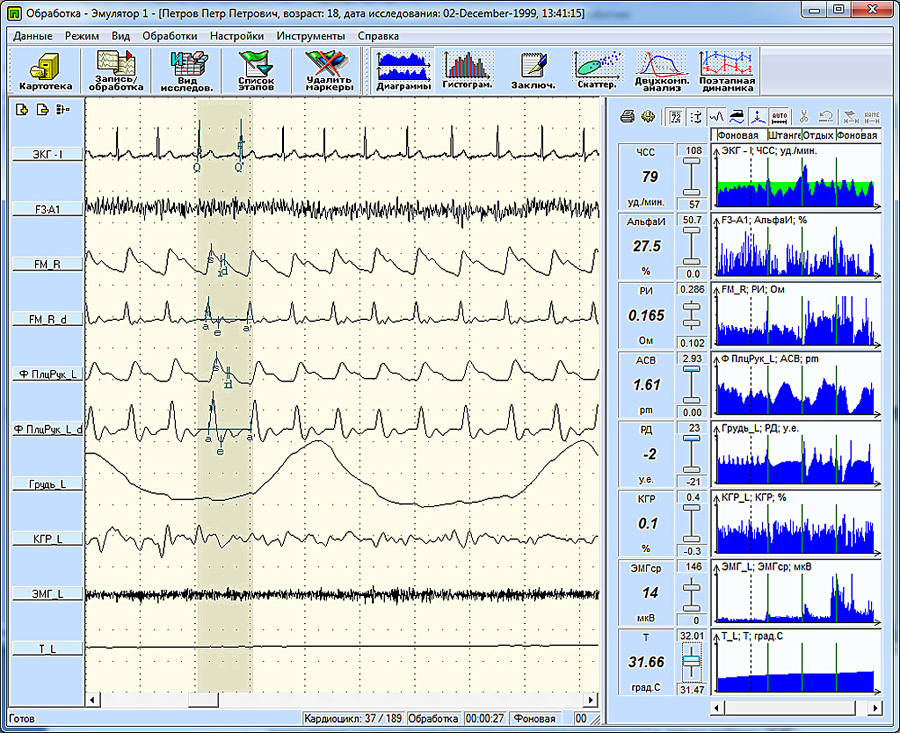

Пример представления сигнального окна с трендами покардиоцикловой динамики показателей сердечной деятельности, центрального, мозгового и периферического кровообращения, дыхания, КГР, ЭЭГ, ЭМГ и температуры для оценки адаптационных возможностей и донозологического выявления нарушений регуляции

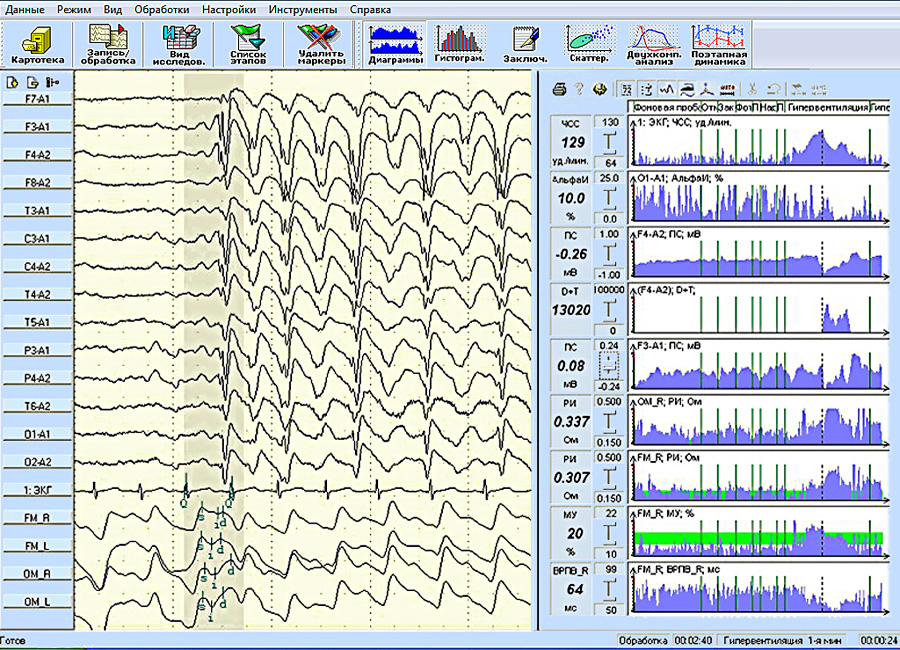

Пример исследования с регистрацией ЭЭГ, СМА, РЭГ, ЭКГ. Тренды физиологических показателей при выполнении пробы на гипервентиляцию
показывают взаимосвязанные физиологические изменения, связанные со вспышкой эпилептиформной активности.

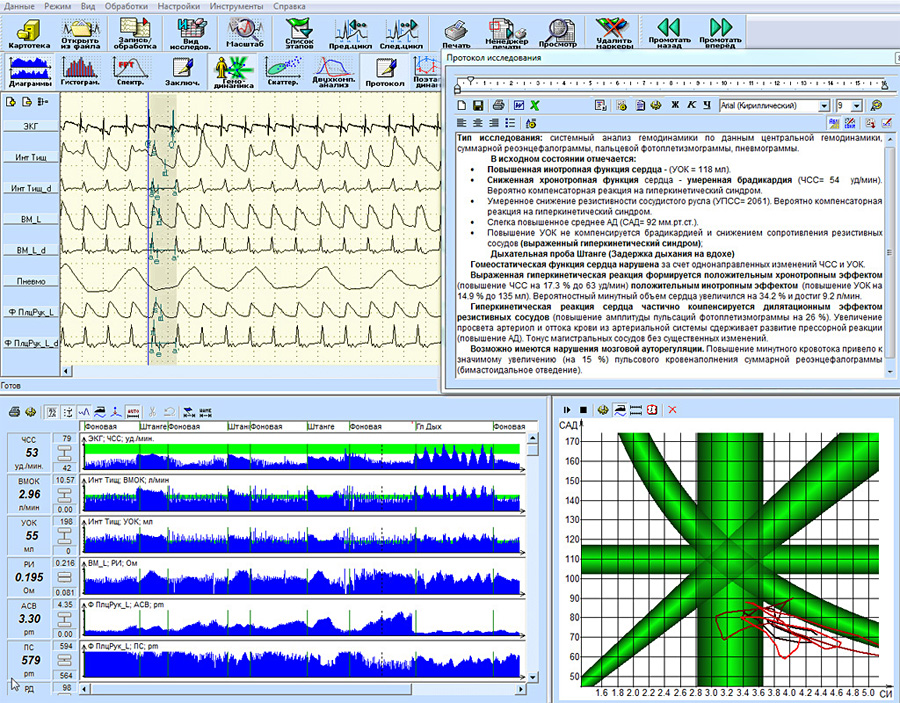

Пример представления сигнального окна с трендами покардиоцикловой динамики показателей сердечной деятельности, центрального, мозгового и периферического кровообращения, дыхания для использования при дифференциальной диагностике заболеваний и нарушений сердечно-сосудистой системы.

Тренды физиологических показателей (ЧСС,альфа-индекс по отведениям O1 и O2, РИ РЭГ по фронтро-мастоидальному
и окципито-мастоидальному отведению, ВРПВ РЭГ) при выполнении пробы на гипервентиляцию с проявлениями нормализации сигналов ЭЭГ и РЭГ.

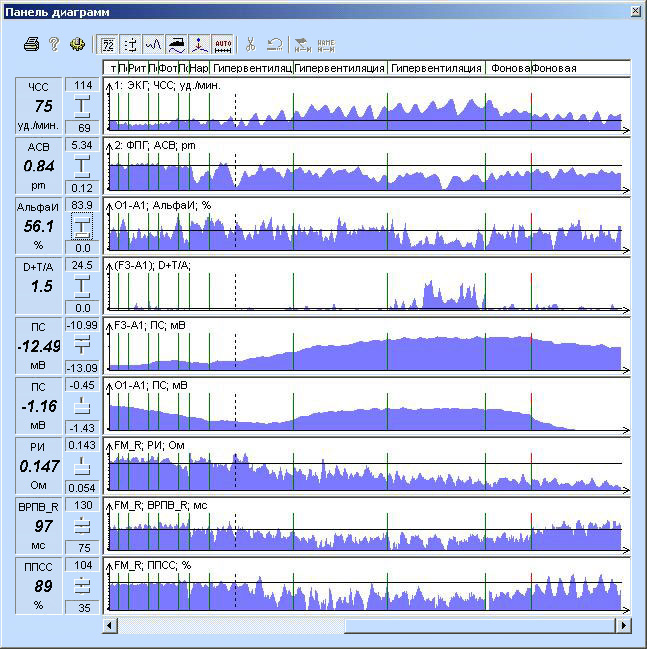

Тренды покардиоцикловой динамики, отражающие ухудшение физиологических показателей у пациентки с дисциркуляторной энцефалопатией, относящихся к разным системам организма на провоцирующее воздействие (проба с гипервентиляцией) – повышение ЧСС, снижение мозгового кровотока, повышение медленно-волновой активности ЭЭГ с пароксизмальными проявлениями, снижение альфа-активности, метаболические сдвиги на сверхмедленной активности мозга. Завершение провоцирующей пробы привело к постепенной нормализации большинства физиологических показателей.

Тренды покардиоцикловой динамики, отражающие оценку эффективности реабилитационных процедур. Отчетливо видна частотная перестройка вариабельности сердечного ритма, повышение амплитуды пульсаций пальцевой ФПГ, существенное возрастание уровня альфа-активности, изменение уровня постоянного потенциала головного мозга, резкое изменение баланса симпатического и парасимпатического отделов ВНС. Заметна модулирование частоты (с периодом порядка 25 с) для нейрофизиологических показателей (альфа-индекс) и показателей кровообращения (тонус резистивных сосудов по ФПГ).

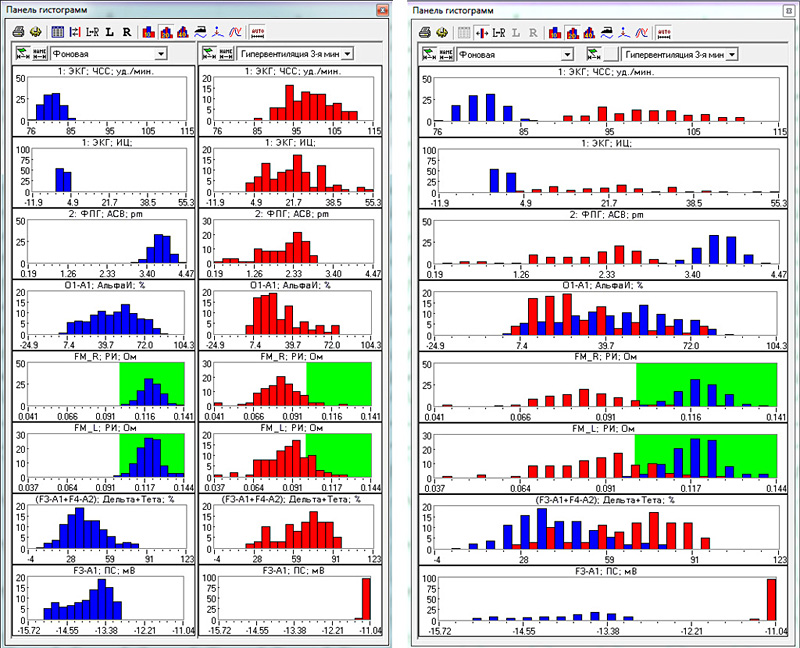

Гистограммы для статического анализа с распределением физиологических показателей по разным фрагментам записи. Для анализа степени выраженности реакций на воздействия. По некоторым показателям отображается область возрастных нормативов в виде зеленой вертикальной зоны. Предусмотрено три варианта представления:
в виде отдельно показываемых гистограмм по 2-м выбранным фрагментам (слева), в виде наложения гистограмм (справа), а также в табличном виде.

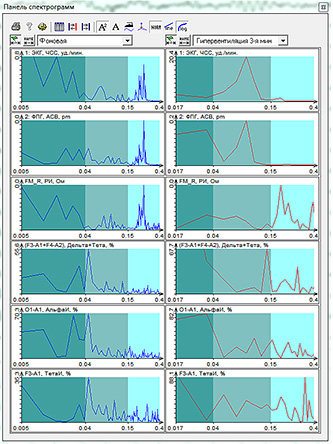

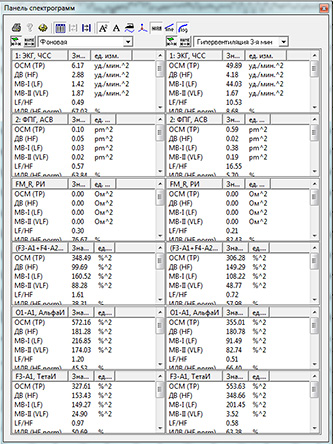

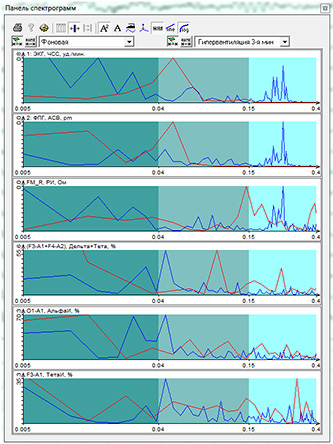

Показано сопоставление спектрограмм, сопоставление нормированных спектрограмм, наложение графиков спектрограмм по разным ФП, табличное представление результатов спектрального анализа. Цветом выделяются 3 частотных диапазона, имеющих отношение к оценке регуляторных процессов – дыхательные волны (HF), медленные волны I-го порядка (LF) и медленные волны II-го порядка (VLF).

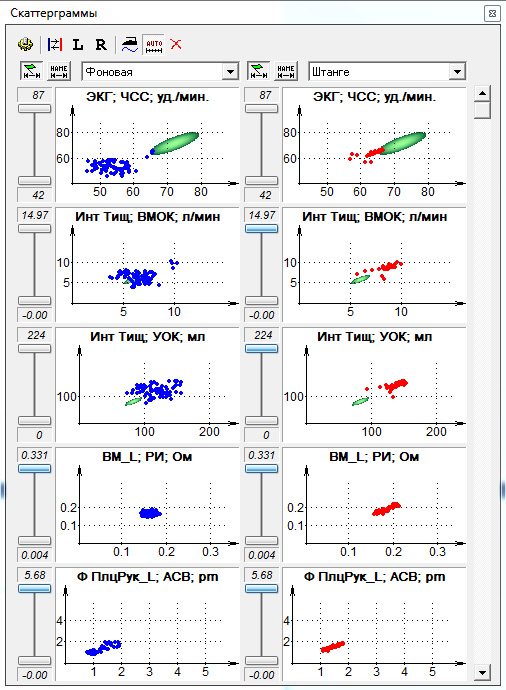

Традиционно скаттерграмма (синонимы: корреляционная ритмограмма, последовательный парный анализ) используется для анализа сердечного ритма, но может использоваться для покардиоциклового представления показателей сердечно-сосудистой системы или любых других показателей с заданным шагом.
Для построения скаттерграммы каждое текущее значение используемого показателя откладывается на оси X, а предыдущее — на оси Y. Таким образом, получается некоторое «облако» точек.
По отношению к диаграммному анализу скаттерграмма имеет преимущество с точки зрения компактности представления данных и характерных паттернов, позволяющих сразу же оценить распределение и выбросы анализируемых показателей, и повторяющиеся нарушения.
Также как и гистограммы (слайд 8) можно совмещать скаттерграммы (накладывая друг-на друга) по двум функциональным пробам.

Двухкомпонентный анализ используется в реальном и постреальном времени. Он позволяет выделить из исходного сигнала венозную и артериальную составляющие.

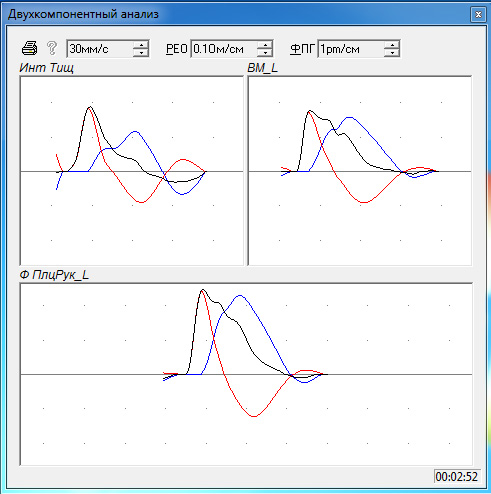

Пример окна с результатами 2-компонентного анализа по сигналам РЕО-ЦГД, РЭГ и ФПГ.

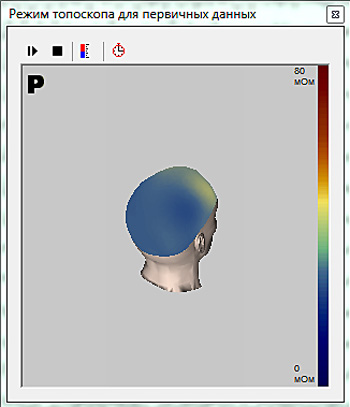

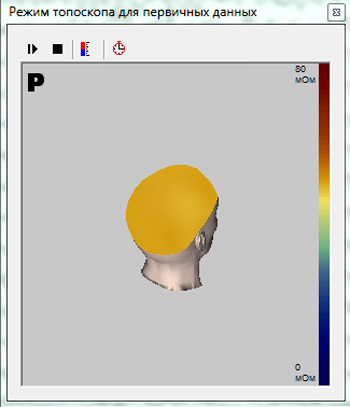

Пример реокартирования для пациента с дисциркуляторной энцефалопатией: слева – параметры пульсового кровенаполнения в фоне; справа - параметры пульсового кровенаполнения при выполнении пробы на гипервентиляцию (видны существенные снижение пульсового кровенаполнения).

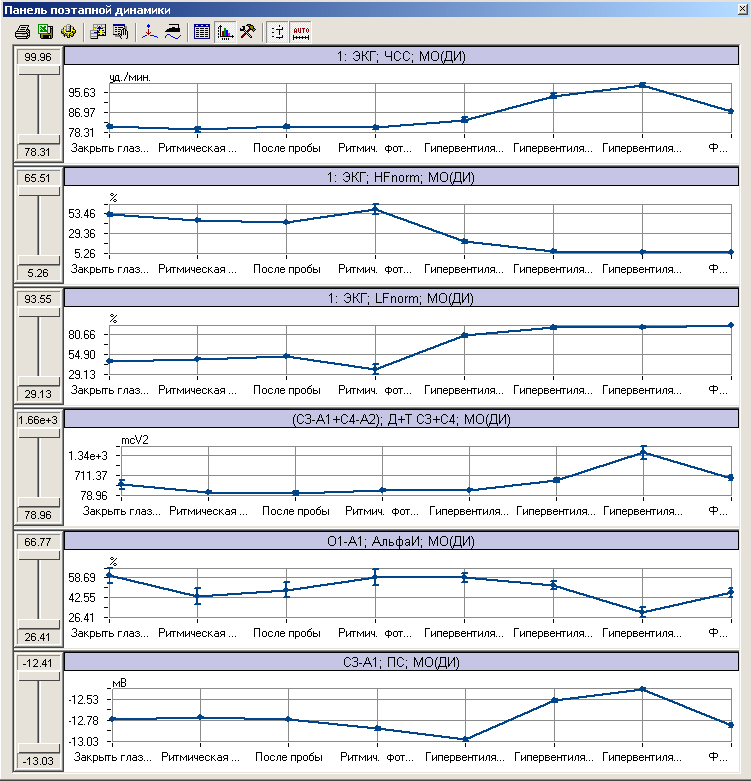

Поэтапная динамика для количественного и визуального анализа динамики статистических характеристик физиологических показателей
в процессе проведения функциональных проб или мониторинга. Результаты представляются в виде графиков, таблиц с возможностью экспорта в Excel).

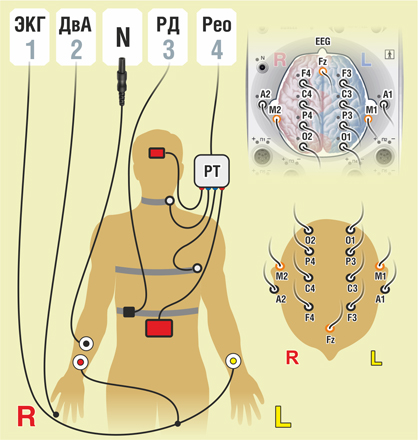

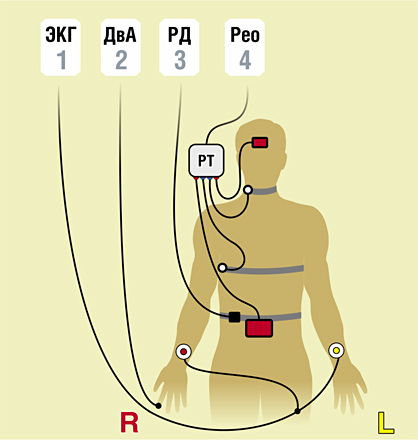

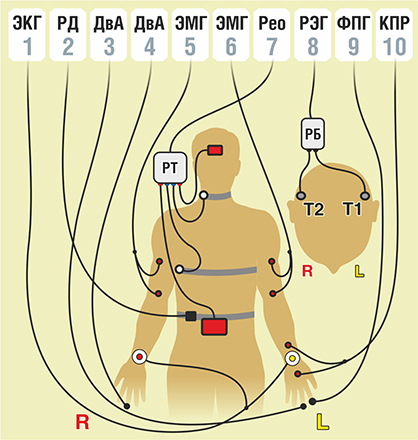

Примеры малоканальных конфигураций съема для контроля параметров сердечной деятельности, насосной функции сердца, дыхания,
степени напряжения мышц, а также кардиореспираторного мониторинга в процессе выполнения ФП и моделируемой деятельности.

Слева – вариант для Устройства психофизиологического телеметрического «Реакор-Т»

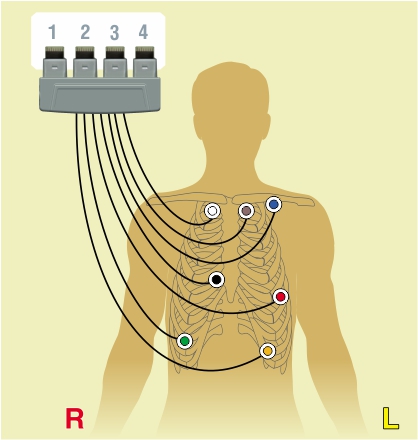

Справа – трёхканальная регистрация ЭКГ с помощью коннектора ПГ-ЭКГ, подключаемого к беспроводному модулю ПГ-ЭКГ,
к автономному блоку пациента АБП-4 (Устройство «Реакор-Т») или к АБП-10 (Электроэнцефалограф-регистратор «Энцефалан-ЭЭГР-19/26»).
