Пример формирования схем межцентральных связей на основе функции когерентности по шести стандартным частотным диапазонам.

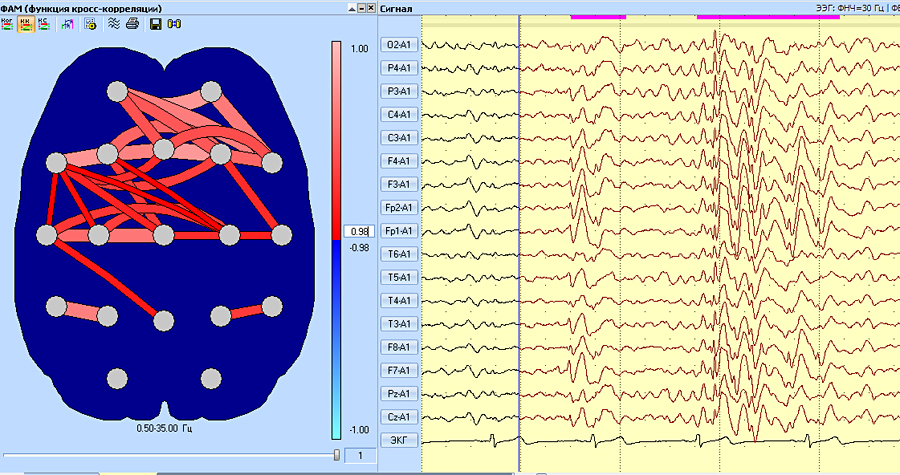

На рисунке показана карта связей по КК на фрагменте исследования с эпилептиформной активностью, преимущественно выраженной в передних областях мозга.
Связи по КК тоже относятся к передним областям, характеризуя синхронные процессы в лобно-центральной области при разряде эпилептиформной активности.

Пример обработки одного и того же фрагмента ЭЭГ без использования фильтра (слева) и с фильтрацией диапазона Дельта-1 (справа).

На иллюстрации отражена перестройка кросс-корреляционных связей после проведения курса немедикаментозной реабилитации на основе биологической обратной связи (БОС-тренинг). До применения БОС-тренинга (рис. а, б) в структуре связей наибольшие корреляции наблюдались между лобными и правовисочными отведениям в диапазоне тета-волн с наличием трех изолированных корреляционных плеяд в правой лобно-центральной, правой затылочной и левой височной областях. После 5 сеансов БОС-тренинга (рис. в, г) произошло уменьшение корреляционных связей в лобных областях с одновременным значительным увеличением количества корреляционных связей в диапазоне альфа-ритма по всем отведениям.

На рисунке приведен пример, иллюстрирующий процесс пошагового формирования схем межцентральных связей для функции кросс-спектра.
Текущий ансамбль ЭЭГ выделен красным цветом в окне сигналов.
