| ЭЛЕКТРОЭНЦЕФАЛОГРАФЫ-АНАЛИЗАТОРЫ электрической активности мозга ЭЭГА-21/26 «ЭНЦЕФАЛАН-131-03» | |
| Электроэнцефалографы-анализаторы электрической активности мозга ЭЭГА-21/26 “Энцефалан-131-03”,выпускаются в 13 модификациях и обеспечивают регистрацию, обработку и анализ: | |
 |
электроэнцефалографических сигналов (ЭЭГ) по 8, 16, 19, 21 или 24 каналам по системе "10-20" (есть возможность произвольной установки дополнительных 8 ЭЭГ электродов, а также визуализации до 32 ЭЭГ-отведений); |
|
реоэнцефалографических сигналов по 6 каналам для анализа мозгового кровообращения в том числе и синхронно с ЭЭГ; |
|
сверхмедленной активности головного мозга (СМА) - синхронно с ЭЭГ сигналами; |
|
длиннолатентных (в том числе когнитивных CNV, P300, MMN) вызванных потенциалов (ВП) - синхронно с ЭЭГ по тому же количеству отведений, на фото-, фоностимуляцию, электростимуляцию, шахматный паттерн, видеообразы; |
|
других физиологических сигналов по 2, 4 или 6 полиграфическим каналам: электроокулограммы (ЭОГ), фотоплетизмограммы (ФПГ), электромиограммы (ЭМГ), дыхательной кривой (с помощью потокового датчика дыхания или респираторного пояса), электрокардиограммы (ЭКГ), кожно-гальванической реакции (КГР по Ферре и по Тарханову), реограммы (РЕО), температуры (Т) и др. |
 |
|
|
|
|
[Основные функции] [Сведения о сертификации] [Состав] [Функциональные возможности] [Технические характеристики] [Требования к вычислительной технике] [ЭЭГ-видеомониторинг] |
|
|
|
|
|
| Электроэнцефалографы имеют стационарное и переносное исполнение и могут применяться | |
|
в кабинетах функциональной диагностики, |
|
в неврологических и психиатрических отделениях, |
|
в отделениях нейрореанимации, |
|
в нейрохирургии; |
|
в диагностических и реабилитационных центрах различных медицинских учреждений, |
|
в психоневрологических и наркологических диспансерах, |
|
в "полевых" условиях (скорая помощь, медслужба МЧС), |
|
"семейными" врачами, |
|
для научных исследований в области психофизиологии и экстремальной медицины; |
|
в учебных целях в мединститутах, учебных центрах. |
 |
|
| Основные функции, выполняемые электроэнцефалографом: | |
|
исследование фоновой активности головного мозга, |
|
выявление очаговых изменений и эпилептиформной активности, |
|
трехмерная локализация источников электрической активности мозга, |
|
исследование длиннолатентных зрительных и слуховых ВП, |
|
исследование длиннолатентных соматосенсорных ВП; |
|

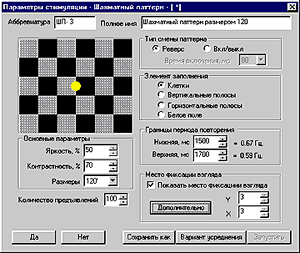

исследование ВП на реверсивный шахматный паттерн |
|
исследование специальных видов ВП (P300, CNV, MMN, макропотенциал движения), |
|
исследование сверхмедленной активности головного мозга, |
|
исследование мозгового кровообращения, |
|
взаимное сопоставление и анализ синхронно регистрируемых ЭЭГ, РЭГ, СМА, полиграфических сигналов в различных сочетаниях. |
|
сомнологические исследования с возможностью видеомониторинга. |
|
оценка состояния вегетативной нервной системы на основе матетматического анализа сердечного ритма, |
|
психофизиологические исследования для изучения механизмов памяти, восприятия информации и ее обработки, принятия решений и т.д. (например, в качестве предъявляемых стимулов могут быть различные зрительные образы, арифметические выражения, сопоставление слов и псевдослов, поиск синонимов, антонимов, смысловой принадлежности и т.д.). |
|
функциональное биоуправление с БОС (в составе реабилитационного комплекса "Реакор"). |
|
психофизиологические исследования, связанные с оценкой эффективности операторской деятельности в условиях дефицита времени и регулируемой сложности задач. |
|
исследование суггестивных способностей, внушаемости, независимости, уверенности в своей правоте, самокритичности и других психофизиологических характеристик. |
|
|
Сведения о сертификации: |
|
| Сертификат
об утверждении типа средств измерений №
16371 RU.C.39.000.A Сертификат соответствия РОСС RU. ИМО2. В11046 Номер в Гос. реестре средств измерения медицинского назначения - 17829-03 Регистрационное удостоверение МЗ РФ №29/03030698/0442-03 Патент РФ №2076625; Патент РФ №2102004. |
|
![[вверх]](../../images/top.gif){kind=small}
Электроэнцефалографы обеспечивают: |
| наилучшее качество регистрации физиологических сигналов и их визуализацию с высоким разрешением (1280х1024) на мониторе с размером экрана 17" в программной среде Microsoft Windows 95, Windows 98, Windows NT; может настраиваться на любую графическую моду и монитор любого размера; |
|
| одновременную регистрацию и длительное накопление ЭЭГ, "сырых" ВП, сверхмедленных потенциалов и подэлектродных сопротивлений, различных физиологических сигналов по полиграфическим каналам в любом сочетании (до 6 дополнительных каналов), а также реоэнцефалограммы по 6 отведениям; |
|
| наиболее полный набор сервисных возможностей и современных методов обработки данных для проведения эффективных и исчерпывающих исследований электрической активности головного мозга, в том числе топографическое картирование в процессе реального съема по выбранным частотным диапазонам на трехмерной модели головы, спектральный анализ, авто- и кросскорреляционный анализ, анализ функций когерентности, автоматический поиск и подавление артефактов по референтным электродам, электроокулографическим и миографическим сигналам, статистическая обработка данных. |
 |

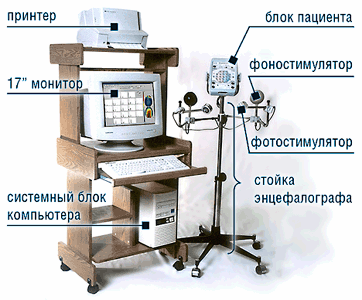

| Состав электроэнцефалографа | |||||||||||||||||||
 |
|
||||||||||||||||||
|
|||||||||||||||||||
Функциональные возможности (зависят от вариантов поставки) |
|
| Электроэнцефалографические исследования | |
| Произвольное (задаваемое
пользователем) количество монтажей (16
стандартных), в том числе
средневзвешенная схема отведений (Common
Average Reference), схема отведений от
источников (Source Derivation), схема отведений с
объединенными референтами и программно-задаваемыми
весовыми коэффициентами их влияния. Задаваемые монтажные схемы сохраняются в справочнике, доступ к которому предоставляется как в режиме съема, так и в режиме обработок. Можно выбрать монтажную схему, которая будет использоваться "по умолчанию". При закрытии исследования сохраняется информация об используемой схеме отведений, визуализируемых отведениях, чувствительности, скорости развертки и временной привязке фрамгента. |
|
|
|

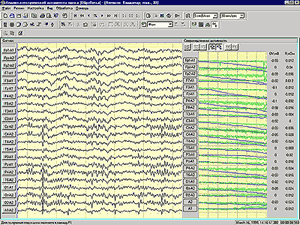

| Регистрация
(синхронно с ЭЭГ) сверхмедленной активности
мозга по всем отведениям с графическим
представлением в дополнительном, связанном с
ЭЭГ-исследованием, окне. На дополнительной
панели возможно одновременное или раздельное
представление динамики сверхмедленной
активности и подэлектродных сопротивлений.
Предусматривается возможность балансировки
(привязки уровней постоянных смещений к нулевой
линии) с целью более иллюстративного
представления данных с помощью повышения
чувствительности. Автоматическое измерение и непрерывная запись подэлектродного импеданса со светодиодной индикацией на блоке пациента, с графическим и цифровым представлением |
|
|
|
Задание плана проведения исследования, автоматическое и ручное управление процессом исследования и параметрами стимуляции при функциональных пробах. Формируются шаблоны ФП, которые определяют физические характеристики различных стимуляторов и внешних устройств, законы изменения этих характеристик и продолжительность ФП при работе в автоматическом режиме. На основе шаблонов ФП создаются типовые сценарии для различных видов исследований. Быстрая смена сценариев проведения исследования из поставляемого справочника. |
|
|
|
| Отображение и запись сигналов ЭЭГ с высоким разрешением (до 1280х1024 точки), с широким выбором скорости развертки и чувствительности. Предоставление структуры проведенного исследования с указанием перечня ФП, их последовательности и продолжительности. Навигация (быстрый просмотр и доступ к соответствующим фрагментам записи) по различным событиям в рамках проведенного исследования. Ведение списков фильтрованных фрагментов, выделенных пользователем именованных фрагментов, фрагментов записи, на которых производилось автоматическое подавление артефактов. Возможность отмены действий, связанных с модификацией данных - фильтрацией, удалением, подавлением артефактов. |
|
|
|

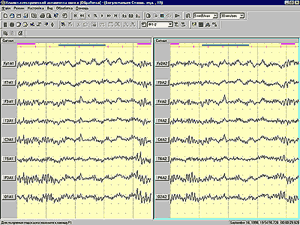

| Одновременная визуализация различных фрагментов записи (или различных исследований) в двух окнах просмотра, независимая настройка, синхронное перемещение в двух окнах, возможность удаления ненужных фрагментов, сжатие записи для хранения. Одновременный просмотр одних и тех же фрагментов записи в разных монтажных схемах позволяет облегчить врачу интерпретацию ЭЭГ. Одновременное представление на экране различных фрамгентов записи позволяет оценить изменения, возникающие в процессе выполнения провоцирующих воздействий, и долговременную динамику, отражающую влияние проводимого лечения. |
|
|
|

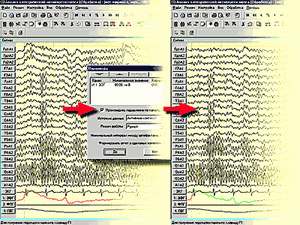

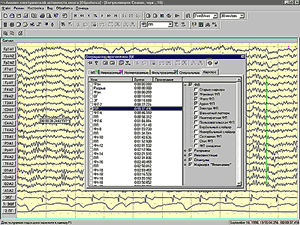

Автоматическое
подавление артефактов, связанных с
Фрагменты записи, подвергшиеся автоматической корректировке, маркируются специальным образом. Возможен возврат к исходной записи физиологических сигналов. Существенно ускоряет работу врача по подготовке исследования к обработке и автоматической его интерпретации. |
|
||||||||
|
|||||||||

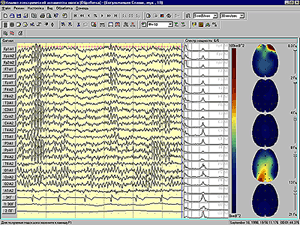

Частотно-временной
анализ выбранных фрагментов спонтанной ЭЭГ -
(линейное представление) - одновременная
визуализация
|
|
||||||||
|
|||||||||
| Частотно-временной
анализ выбранных фрагментов спонтанной ЭЭГ -

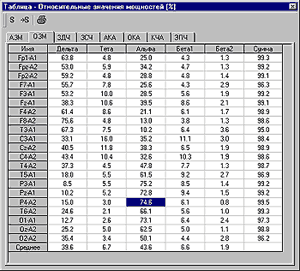

(топическое представление). Графики результатов анализа (мощностной спектр, амплитудный спектр, кросс-спектр, функции когерентности, автокорреляционные функции, кросс-корреляционных функции) представлены в формате расположения электродов схемы "10-20". Топографическое картирование по стандартным и настраиваемым частотным диапазонам, по мгновенным значениям частоты, картирование коэффицентов кросс-корреляции, временных сдвигов по функциям кросс-корреляции, средних значений функции когерентности Оперативная настройка границ частотных диапазонов (до 12) и шкалы представления, |
|
|
|
|
|
||||||
|
|||||||

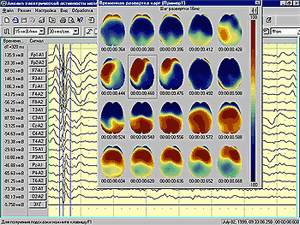

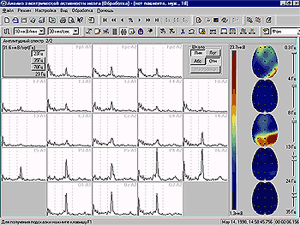

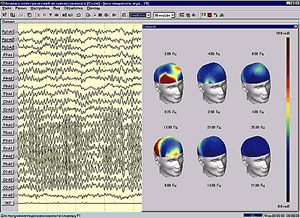

| Топографическое
двухмерное и трехмерное картирование
(сферическое картирование на трехмерной модели
головы с произвольно настраиваемым ракурсом
просмотра) результатов обсчета по амплитудному и
мощностному спектру в процессе проведения
исследования (в реальном времени); предусмотрена
оперативная настройка границ частотных
диапазонов (до 12 диапазонов) и шкалы
представления. Облегчает восприятие врачом информации о топическом (пространственном) распределении различных ритмов в процессе выполнения различных ФП. |
|
|
|
Измерение и
топографическое картирование:
|
|
||||||||||||||
|
|||||||||||||||

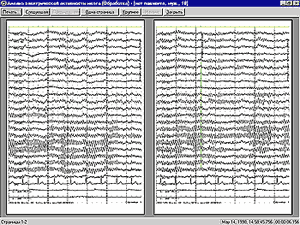

| Формирование, настройка параметров, предварительный просмотр и распечатка выходных документов по каждому виду представления и обработки. Кроме того, предоставляется возможность формирования шаблонов составных выходных документов, включающих в себя формы представления из различных видов обработки. |
|
|
|

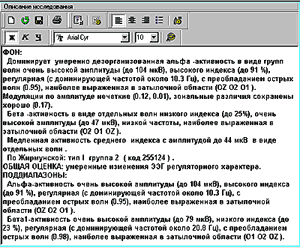

Автоматическое
(с возможностью редактирования) формирование
формализованного описания ЭЭГ-исследования с
отражением
Опционально в протокол включаются числовые значения, иллюстрирующие описываемый фрагмент записи. Дается общая оценка ЭЭГ, проводится классификация ЭЭГ с определением принадлежности к определенному типу и классу и оценка глубины нарушений ЭЭГ. |
|
||||||||||||
|
|||||||||||||

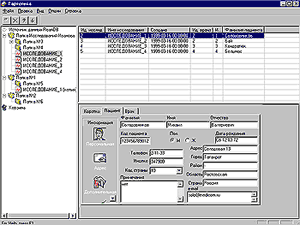

| Электронная картотека (база данных) - хранение всей необходимой информации по пациенту, дате и типу исследования, по врачу. Возможность произвольной сортировки, группирования исследований, настройки внешнего вида панелей. |
|
|
|
| Настраиваемый пользователем вариант протокола по исследованиям (имеется расширяемый справочник шаблонов выходных документов), распечатка результатов исследования, работа в локальной сети учреждения, передача данных по электронной почте (E-mail, Internet) |
|
| Экспорт результатов исследований в формат ASCII для возможности их дополнительной обработки стандартными математическими пакетами, совместимость с UDF-форматом |
|

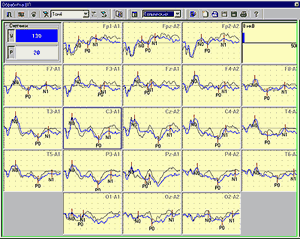

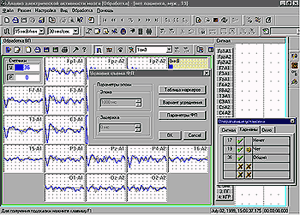

| Исследование зрительных и слуховых вызванных потенциалов | |

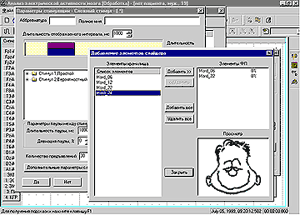

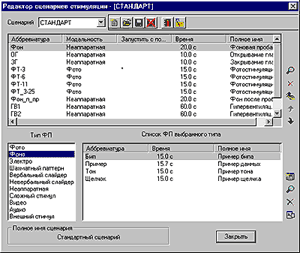

| Задание параметров стимуляции, сценария проведения исследования, выбор параметров синхронного накопления (эпоха, варианты усреднения, уровни режекции могут меняться как в реальном, так и в постреальном времени за счет сохранения "сырой" ЭЭГ); |
|
|
|
|
| Обеспечение фоно- и фотостимуляции с одновременным сохранением одиночных откликов ВП ( на спонтанной ЭЭГ ) и усредненных ответов (сублиматов), реализация тестовых мультимодальных парадигм любой сложности ( MMN, CNV,...) | |
|
|
|
| Автоматическая режекция артефактных эпох вызванных ответов по заданным критериям выхода за пороговые значения ЭЭГ и других физиологических сигналов, снимаемых с полиграфических каналов; |
|
|
|
|
| Когерентное накопление ВП по заданным критериям распределения одиночных откликов в независимых буферах (до 8) с возможностью их одновременного представления; | |
|
|
|
| Автоматическая расстановка маркеров по пикам кривых ВП с возможностью их оптимальной ручной корректировки; |
|
|
|
|
| Анализ длиннолатентных вызванных потенциалов с представлением результатов обработки в виде графиков, таблиц амплитудно-временных показателей, топографических карт; |
|
|
|
|
| Формирование выходных документов и экспорт данных в ASCII формате. | |
|
|
|
| Электростимулятор, устройство генерации шахматного паттерна, видеостимулятор, формирующий вербальные и невербальные стимулы (слайдер). Опционально включаемый в поставку трехкнопочный манипулятор для фиксации ответов испытуемого может применяться при записи когнитивных ВП (CNV, P300), MMN, исследовании подготовки двигательных актов (макропотенциал движения), для получения физиологических характеристик испытуемого в процессе его работы с различными опросниками. |
|
|
|
| Все подключенные устройства могут использоваться как самостоятельно, так и совместно при генерации сложного мультимодального стимула.Легко расширяемые библиотеки образов, возможность манипулирования со слогами, словами и фразами как отдельными элементами некоторой парадигмы стимуляции позволяют оценить различные виды памяти и организовать объективное психологическое тестирование. |
|
|
|

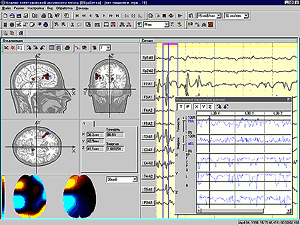

| Трехмерная локализация источников патологической электрической активности головного мозга. | |
Представление облака распределения эквивалентных диполей на трех срезах головы по выбранным фрамгентам записи, содержащим ЭЭГ-феномены. Представление динамики (трасс) координат источников, их энергии и точности определения. Оперативная настройка критериев визуализации диполей, возможность просмотра с помощью "микроскопа". Сохранение результатов обработки. |
|
| Анализ функциональной межполушарной асимметрии мозга. | |
| Анализ асимметрии проводится с использованием записей ЭЭГ, ВП, РЭГ в исходном состоянии и при различных воздействиях, в том числе латеральных (фото, фоно, электро, видео), что расширяет диагностические возможности комплекса.Оценка глубины межцентральных (межполушарных) и внутрипошарных связей по результатам анализа матрицы показателей взаимных функций (кросс-корреляции, когерентности, кросс-спектра). Глубина связи кодируется толщиной линии и цветом. Дается возможность пошагового (по 4-секундным фрагментам) просмотра динамики показателей. Предусмотрена оперативная подстройка порога значимости связи, подсветка значимых связей относительно любого выбранного отведения с визуализацией числовых значений показателей.Использование этого анализа для исследований со специально подобранными видами латеральной стимуляции. |
|
| Статистическая обработка результатов спектрального анализа. | |

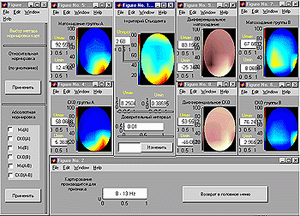

| Программа статистической обработки в MatLab сформированных групп с представлением результатов в виде топографических карт (усредненные по группам, среднеквадратические отклонения по группам, разностные карты, карты t-критерия Стьюдента с настраиваемым значением доверительного интервала); |
|
|
|
|

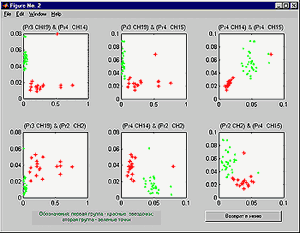

| Программа построения диаграмм рассеяния групп (в MatLab), показывающих распределение множества объектов каждой из групп в виде облаков точек разного цвета в координатных осях любых двух векторов - признаков данных. В качестве вектора данных используется значения анализируемого количественного показателя по любому отведению в любом частотном диапазоне. Предусмотрена возможность автоматического поиска заданного пользователем количества векторов, обладающих максимальными различиями для исследуемых групп. |
|
| Сомнологические исследования с использованием видеомониторинга |
| Синхронная регистрация ЭЭГ и других физиологических сигналов вместе с записью видеоизображения и звукового канала. Взаимная синхронизация всех составляющих, архивация выбранных врачом фрагментов исследования вместе с видео- и аудиозаписью. |

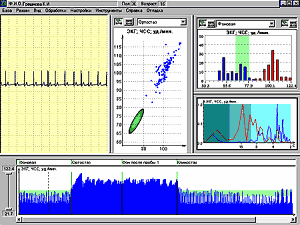

| Оценка состояния вегетативной нервной системы на основе анализа сердечного ритма. | |
Показывается покардиоцикловая динамика пульсограммы, на которой выделяются маркера событий. Результаты обработки пульсограммы на разных фрагментах записи представляются в виде скаттерграмм, гистограмм, спектрограмм и таблиц количественных показателей вариационной пульсометрии и спектрального анализа.. На основании количественных расчетов производится автоматическая генерация протокола по исследованию, отражающая характеристики ВНС. |
|

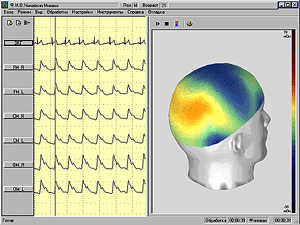

| Исследование мозгового кровообращения | |
Съем до 6 отведений РЭГ с возможностью реокартирования, представления покардиоцикловой динамики показателей мозгового кровотока. Результаты обработки на разных фрагментах записи представляются в виде гистограмм, спектрограмм и таблиц количественных показателей. На основании количественных расчетов производится автоматическая генерация протокола по исследованию. Возможность синхронного съема ЭЭГ и РЭГ с целью дифференциальной диагностики. |
|
| Технические характеристики |
| Разрядность АЦП - 22 |
|
| Цифровая обработка сигналов — сигнальный процессор ADSP-2181 RS-133 |
|
| Чувствительность: 0,1-200 мкВ/мм. (21 ступень) для ЭЭГ и ВП; 0,02-5мВ/мм (8 ступеней) для СМП; 0,02-1 кОм/мм (6 ступеней) для подэлектродного импеданса; 5-500 мОм/мм (7ступеней) для объемной импедансной плетизмографии и 0,1-10 Ом/мм (7 ступеней) для дифференциальной. |
|
| Постоянная времени: 10 - 3 - 1 - 0,3 - 0,1 - 0,03 - 0,01 сек, (ФВЧ - 0,016; 0,05; 0,16; 0,5; 1,6; 5; 16Гц) |
|
| Фильтр низких частот (ФНЧ): 5, 15, 30, 70 Гц |
|
| Режекторный фильтр: 50/60 Гц (ослабление более 1:1000) |
|
| Автоматическое подавление миографических артефактов (30 Гц, 20 db) |
|
| Уровень шума: 0,9 мкВ (пик-пик) |
|
| Общий коэффициент подавления синфазной помехи (IMRR): более 125 дБ |
|
| Коэффициент подавления синфазной помехи на пациенте (CMMR): более 94 дБ |
|
| Изоляция пациента: МЭК 601-1, класс I, BF |
|
| Калибровка: прямоугольный (1 Гц) или гармонический (5 Гц) сигнал 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000 мкВ |
|
| Хранение длительных (при мониторинге) или большого количества записей зависит от объема "жесткого" диска ЭВМ. |
|
| Произвольная (задаваемая пользователем) референтная реконструкция отведений в постреальном времени |
|
| 2 маркерных канала (стимуляционный канал — 16 признаков, служебный — количество признаков неограниченно) с редактируемыми комментариями по событию |
|
