Визуальные формы предъявления сигналов БОС

Тренды, шкалы, диаграммы, художественная графика, изображения, слайды, видеоролики

Двухмерные и трехмерные игровые сюжеты

Линейные, трёхмерные и шумоподобные искажения и преобразования изображений, слайдов и видеороликов, видеоморфинг изображений

Информационные заставки и инструкции в процессе выполнения процедур БОС-тренинга

При улучшении показателя (в данном случае - при повышении температуры) исчезают искажения и появляется четкое изображение цветка.

Наблюдение и управление процессом БОС-тренинга.
Контроль регистрируемых физиологических сигналов (1), расчётных показателей в виде трендов (2), отражающих динамику состояния пациента, и контроль выполнения сценария (3) из библиотеки процедур.

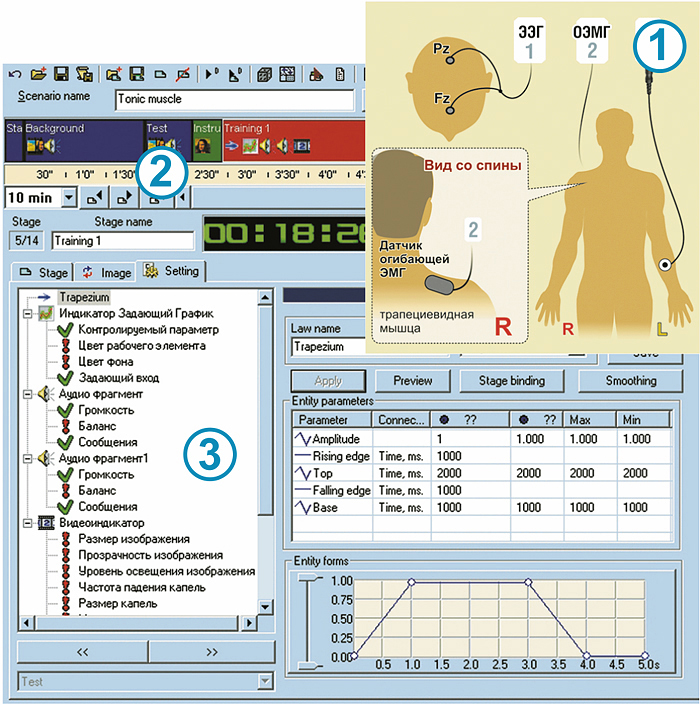

Создание сценария процедуры БОС-тренинга.
Конфигурация и схема крепления электродов (1), формирование структуры этапов сценария (2) и выбор форм предъявления и содержания аудиовизуальных стимулов и сигналов БОС (3).

На графиках поэтапной динамики и диаграмме видна качественная динамика ЧСС на фоновых этапах и этапах тренинга.

На начальном этапе наблюдалась брадикардия с малой вариабельностью (синий цвет), а после тренинга вариабельность увеличилась и ритм вошел в зону нормокардии (красный цвет).

Внешний вид экрана врача (слева) и визуальных образов БОС (справа)

БОС-процедура по частоте сердечных сокращений

БОС-процедура по температуре

Внешний вид экрана врача (слева) и визуальных образов БОС (справа)

БОС-процедура по параметрам дыхания

БОС-процедура по параметрам кровообращения

Нормализация ЭЭГ

Пример регистрации сигналов ЭЭГ, ЭКГ и КПр и трендов показателей при выполнении БОС-процедуры, направленной на формирование функциональной асимметрии ЭЭГ при регуляции эмоционального состояния по значениям ЧСС и кожной проводимости.

Операторская задача «Стыковка с МКС». Вверху – экран испытуемго, на котором требуется совместить визир со стыковочным узлом. Внизу - динамика изменений физиологических показателей испытуемого (тренды) в ходе выполнения задачи.
