Электроэнцефалографы-анализаторы ЭЭГА-21/26 "Энцефалан-131-03" (Модификации 08 и 10)

Регистрационное удостоверение ФСР 2008/02717

Надежный инструмент классической электроэнцефалографии в сочетании с инновационным подходом к функциональной диагностике обеспечивает новые возможности и эффективность при проведении исследований

Взаимосвязь нарушений электрической активности мозга и мозгового кровообращения достоверно выявляется с помощью уникального способа синхронного проведения ЭЭГ и РЭГ исследований
(Патент РФ 2248745)

Сжатое покардиоцикловое представление динамики регистрируемых физиологических показателей (ЭЭГ, сверхмедленная активность мозга, РЭГ, ЭКГ, ФПГ, КГР, температура, рекурсия дыхания и др.) в едином временном масштабе наглядно иллюстрирует взаимосвязь между различными системами организма
(Патент РФ 2252692)


Программно-методическое обеспечение (ПМО) ЭЭГ-исследований "Энцефалан-ЭЭГА" и ПМО "РЭГ-исследования" обеспечивают эффективный визуальный анализ и различные виды количественных методов обработки электрической активности мозга и мозгового кровообращения для полноценной нейрофизиологической диагностики.

Вариант "Базовый" (для модификации 08)
Рутинные ЭЭГ-исследования с фоно и фотостимуляцией и обработкой результатов различными методами количественного анализа с топографическим картированием. Обеспечивается референтная реконструкция ЭЭГ в различные монтажные схемы, автоматический поиск и подавление артефактов от ЭКГ. ПМО использует обновленный эргономичный интерфейс "Ribbon", в котором элементы меню и кнопки собраны в несколько вкладок по функциональному назначению. Это позволяет уменьшить количество кнопок, одновременно находящихся на экране, и упростить управление проведением исследования. Реоэнцефалографические исследования (вариант "базовый"). Формирование автоматического заключения с описанием характеристик пульсового кровенаполнения, периферического сопротивления и эластико-тонических свойств сосудов. Редактор для формирования врачебного заключения по ЭЭГ и РЭГ исследованиям с использованием шаблонов (глоссария), сохранение результатов исследования в базе данных, подготовка документов для печати.
Вариант "Оптимальный" (для модификации 08)
Включает в себя все функциональные возможности "базового" варианта и дополнен возможностью топографического двухмерного и трехмерного картирования результатов спектрального анализа ЭЭГ, автоматического поиска проявлений эпилептиформной активности и нестационарных фрагментов ЭЭГ. Функция разделения экрана (сплит-режим) расширяет возможности визуального анализа. Описание ЭЭГ формируется автоматически и может быть отредактировано врачом. Анализ синхронно регистрируемых ЭЭГ и РЭГ и оценка взаимосвязи электрической активности мозга и мозгового кровообращения (Патент РФ 2248745).
Вариант "Профессиональный" (модификация 08)
Автоматическое формирование описания ЭЭГ с оценкой нарушений по классификатору Жирмунской. Дополнительные возможности частотно-временного анализа сигналов ЭЭГ (функция когерентности, автокорреляционный анализ, кросс-корреляционный анализ) при линейном или топическом варианте представления в виде графиков, топографических карт и таблиц, а также в виде псевдотрехмерной динамики результатов частотно-временного анализа в графическом представлении по всем отведениям. РЭГ-исследования (вариант "профессиональный"). Амплитудное картирование реоэнцефалографических сигналов, топографическое картирование основных количественных показателей мозгового кровообращения (реографический индекс, показатель периферического сосудистого сопротивления и т.д.), а также двухкомпонентный анализ с выделением артериальной и венозной составляющих реоэнцефалографических сигналов.
Вариант "Элитный" (только для модификации 10)
Дополнен набором функций для проведения ЭЭГ-исследований с использованием современных методов обработки электрофизиологических данных для взыскательных пользователей, в том числе автоматическое подавление артефактов (ЭКГ, ЭМГ, ЭОГ). Визуальный анализ ЭЭГ, сверхмедленной активности мозга и других физиологических сигналов по полиграфическим каналам. Статистический анализ и обработка, экcпорт данных в формат ASCII, EDF/UDF, MatLab, различные сервисные возможности.

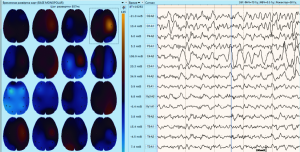

Пример одновременной регистрации ЭЭГ и РЭГ с синхронным анализом их взаимосвязи

Изменение нативных физиологических показателей в ответ на провоцирующее воздействие (гипервентиляцию).

В левом окне – исходное фоновое состояние, в правом – 3-я минута гипервентиляции. При гипервентиляции наблюдается выраженное ухудшение сигналов ЭЭГ и РЭГ, в частности, снижение пульсового кровенаполнения мозговых сосудов и появление пароксизмальных вспышек медленно-волновой активности на ЭЭГ.

Эффективным дополнением для анализа взаимосвязи мозгового кровобращения и электрической активности мозга является инструмент взаимной синхронизации нативных сигналов и трендов динамики изменения расчетных показателей в ответ на провоцирующее воздействие – выделено цветом на иллюстрациях.


Изменения физиологических показателей на трендах покардиоцикловой динамики в ответ на провоцирующее воздействие (гипервентиляцию).

Через 30 секунд после начала гипервентиляции (ГВ) значимо уменьшается реографический индекс РЭГ (7), на 3-й минуте ГВ наблюдаются изменения на ЭЭГ – резкое по вышение медленно-волновой активности (5, 6) с пароксизмальными проявлениями (4) и резкое снижение уровня альфа-активности (3).

Дополнительное ПМО "Энцефалан-СА" (к модификации 10 с вариантом ПМО "элитный") для анализа сигналов по полиграфическим каналам совокупно с ЭЭГ сигналами (патент РФ 2252692).

ПМО предназначено для обработки данных и визуализации трендов, отражающих покардиоцикловую динамику (усреднение от цикла к циклу) различных расчётных показателей сердечно-сосудистой, вегетативной и центральной нервной систем в едином временном масштабе и обеспечивает возможность визуальной оценки их взаимосвязи при синхронной регистрации 16 отведений ЭЭГ, 16 отведений сверхмедленной активности мозга, 6 отведений РЭГ и сигналов по 4 полиграфическим каналам из набора: ЭКГ, ЭОГ, ЭМГ, рекурсия дыхания, фотоплетизмограмма и температура.

ПМО позволяет оценивать физиологические сдвиги в ответ на провоцирующие воздействия с целью выявления слабых и компенсаторных звеньев в системах организма и проводить статистический и спектральный анализ, строить гистограммы и скаттерграммы распределения выбранных количественных показателей по заданным фрагментам исследования, а также получать автоматический протокол с формализованным описанием и табличными данными, отражающими исходное состояние и значимые изменения, связанные с проведением функциональных проб.

Анализ трендов, отражающих покардиоцикловую динамику изменения показателей обеспечивает:

• учет возможного влияния сосудистого фактора при эпилепсии;
• диагностику цереброваскулярных нарушений при функциональных пробах на гипервентиляцию;
• диагностику синкопальных состояний.

Дополнительные функциональные возможности

• Комплект видеооборудования для ЭЭГ/ПСГ-видеомониторинга и программно-методическое обеспечение "Энцефалан-Видео" для полностью синхронизированной длительной цифровой записи электроэнцефалограммы, аудио- и видеоинформации, отметок событий, а также для их анализа и архивирования при дифференциальной диагностике эпилепсии.
• ВП-исследования "Энцефалан-ВП" – исследования длиннолатентных зрительных и слуховых ВП, соматосенсорных, MMN, CNV, P300, а также зрительных ВП на шахматный паттерн.
• ПМО "Энцефалан-АВС" для ЭЭГ и ВП исследований с аудиовизуальной стимуляцией использует различные сценарии когнитивной стимуляции. Предоставляется возможность субсенсорного (неосознаваемого) предъявления стимулов с маскированием и контролем реакций.
• Трехмерная локализация источников электрической активности "Энцефалан-3D" обеспечивает отображение условного источника электрической активности на трех проекциях среза головного мозга в виде пространственного облака диполей, что позволяет локализовать фокус эпилептиформной активности ЭЭГ или источник компонентов ВП.
• Анализ сверхмедленной активности мозга синхронно с регистрацией ЭЭГ "Энцефалан-СМА" (патент РФ 2252692). Тренды динамики сверхмедленных потенциалов (СМП) и топографические карты мгновенных значений и реактивных сдвигов уровня постоянных потенциалов на проводимые функциональные пробы позволяют сделать косвенную оценку церебрального энергообмена и динамики метаболических изменений.
• Анализ функциональной асимметрии мозга "Энцефалан-ФАМ" обеспечивает визуализацию карт межцентральных связей на основе расчёта взаимных функций (кросс-корреляция, кросс-спектр, функция когерентности), для диагностики меж- и внутрикорковых нарушений, выявления очагов патологической активности, контроля проводимого лечения, исследования топических особенностей и межцентрального взаимодействия при выполнении различных видов деятельности.
• ПМО «Анализ сердечного ритма «АСР» для оценки состояния ВНС и нейрогуморальной регуляции пациента в исходном (фоновом) состоянии и учета вегетативной реактивности на провоцирующие воздействия. Обеспечивает оценку адекватности физических и психоэмоциональных нагрузок, а также контроль действия лекарственных препаратов и эффективности лечения.
